Aplicação

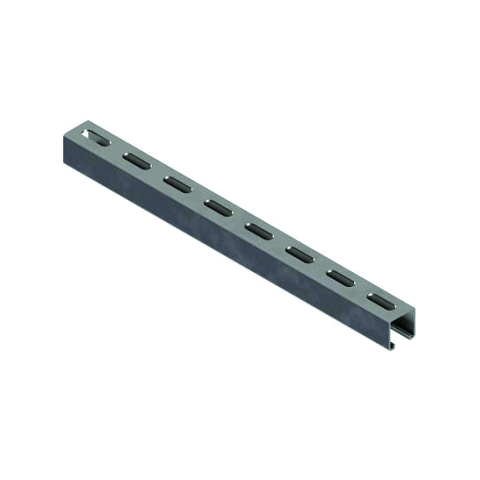

Perfil para montagem fácil e eficiente de suportes e estruturas de sustentação, no local ou em fábrica.
Todos os modelos de perfis 41, à exceção podem ser usados como guia e suporte para aplicações deslizantes, inserindo o Patins Deslizante no perfil( veja linha suportes deslizantes).
Configuração
A maioria dos perfis Sikla estão disponíveis em comprimentos de 2, 3 e 6 metros.
Os perfis duplos são clinchados conjuntamente o que garante na união, proteção contra a corrosão.
Instalação
Se necessário o Perfil Duplo pode ser montado em obra usando:
Perfis modelos tipo II – (41/21/1,5; 41/41/1,5).
Parafuso DIN 912, com porca e arruela M8 x M16, com espaçamento máx. de 250 mm entre os pontos de conexão e um ponto de união em cada extremidade.
Todos os perfis do sistema 41 são serrilhados nas bordas interiores e podem combinar com muitos outros produtos Sikla: parafusos e porcas de montagem, suportes WBD, Grampos TCS 1.
É particularmente eficaz no caso de combinações com outros produtos da linha Pressix.
Dados Técnicos
| Material: |
Chapa de aço 1.0305, moldada a frio, pré-galvanizada de acordo com a norma DIN EN 10327 |
Para mais informações sobre todos os modelos e tamanhos dos perfis MS 41, consulte as fichas técnicas na área de downloads.
Aprovações e Certificações
Este produto obteve o Selo de Qualidade “RAL” e encontra-se em conformidade com a norma RAL GZ-655.
| Tipo |
Comprimento (m) |
Peso (kg/m) |
Qt. (m) |
Código |
| 41/21/1,5 |
2 |
1 |
10 |
173837 |
| 41/21/1,5 |
6 |
1 |
6 |
173846 |
| 41/21/2,0 |
2 |
1,34 |
10 |
193686 |
| 41/21/2,0 |
6 |
1,34 |
6 |
193709 |
| 41/31/2,0 |
2 |
1,55 |
10 |
198872 |
| 41/31/2,0 |
6 |
1,55 |
6 |
198889 |
| 41/41/2,0 |
2 |
2,00 |
10 |
193723 |
| 41/41/2,0 |
6 |
2,00 |
6 |
193747 |
| 41/41/2,5 |
2 |
2,34 |
10 |
173909 |
| 41/41/2,5 |
6 |
2,34 |
6 |
166720 |
| 41/45/2,5 |
2 |
2,47 |
10 |
193754 |
| 41/45/2,5 |
6 |
2,47 |
6 |
193761 |
| 41/52/2,5 |
2 |
2,67 |
10 |
193778 |
| 41/52/2,5 |
6 |
2,67 |
6 |
193785 |
| 41/62/2,5 |
6 |
3,00 |
6 |
193792 |
| 41-75/65/3,0 |
6 |
5,00 |
6 |
173990 |
| 41-75/75/3,0 |
6 |
5,34 |
6 |
173999 |
| 41/21/2,0 D * |
2 |
2,34 |
2 |
193808 |
| 41/21/2,0 D * |
6 |
2,34 |
6 |
193816 |
| 41/41/2,0 D * |
6 |
3,67 |
6 |
193822 |
| 41/41/2,5 D * |
6 |
4,70 |
6 |
166757 |
| 41/45/2,5 D * |
6 |
5,00 |
6 |
193839 |
| 41/52/2,5 D * |
6 |
5,34 |
6 |
193846 |
| 41/62/2,5 D * |
6 |
6,00 |
6 |
193853 |
| 41-75/65/3,0 D * |
6 |
9,34 |
6 |
174152 |
| 41-75/75/3,0 D * |
6 |
10,34 |
6 |
174161 |
