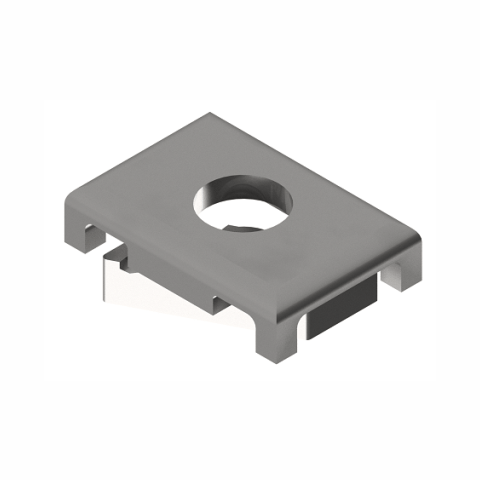

Aplicação

Elemento de rápida ligação para a montagem eficiente de abraçadeiras e outros elementos de construção em todos os perfis Sikla da série 41. A sua largura também é apropriada para perfis duplos.
– Economiza tempo devido à pré-montagem do bloco – substitui 2 peças individuais;
– Devido à força da sua mola integrada, permite o auto suporte em perfis verticais. Pode, no entanto, ser facilmente movido à mão, ao longo do perfil.
– É possível combinar com barras roscadas, parafusos e outros elementos roscados.

Conjunto

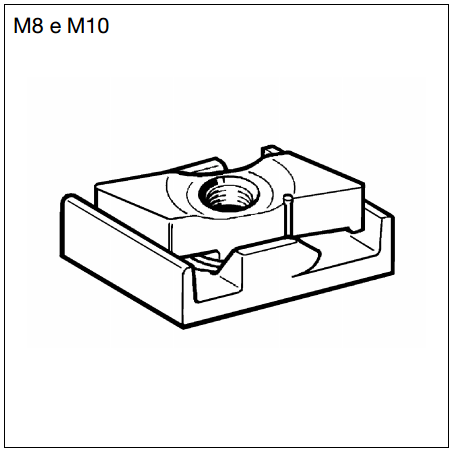

Bloco totalmente pré-montado com porca de flange.

Instalação

• Insira o Bloco no perfil;
• Vire a garra do perfil 90° para a direita (a porca de perfil coloca-se na posição “stop”);
• Aperte a porca ou outro elemento de ligação para concluir a instalação.

Nota: A profundidade mínima de aparafusamento, desde a borda inferior da garra de perfil, é de 20 mm.

Dados Técnicos

A carga admissível pelo Bloco é determinada pela rosca das barras roscadas utilizadas. Além disso, o ponto de capacidade de carga do perfil e o seu momento de torção não podem ser excedidos.
Estes valores devem ser visualizados nos dados técnicos dos respectivos produtos.
FQ= Força lateral permitida no Bloco
FZ= Força de tensão permitida no Bloco
M=Momento de aperto da porca ou de outro componente de ligação para alcançar a força lateral FQ (aplicável a todos os parafusos de fixação da classe 4.6 e maior sem rosca na área de aperto).

Carga máxima FZ * sob ação do fogo.

FZ = Tensão máx. adm.
FQ = Força lateral permitida contra deslizamento

* Nota: A capacidade de carga dos perfis também deve ser tida em consideração. Especialmente quando considerada a ação do fogo.

Material: Aço, galvanizado eletrolítico
