Aplicação

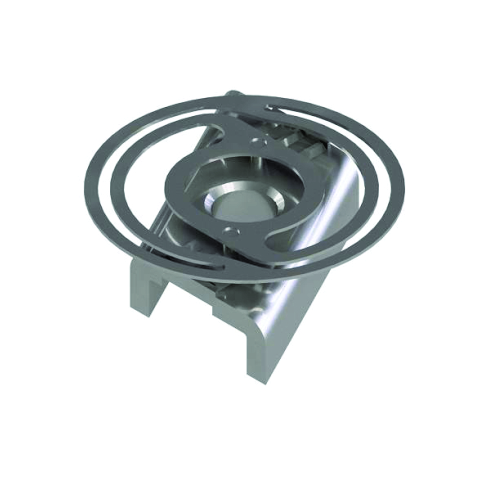

Particularmente útil na instalação de perfis verticais ou em locais de difícil acesso. Outras vantagens: Para todos os perfis Sikla do tipo 41, independentemente da altura do perfil. – Não prende na cabeça dos parafusos, quando desliza no perfil.Conjunto
A porca e a mola estão firmemente ligadas.Instalação
Depois de inserir a Porca Speed NT CC na abertura do perfil, virar – com uma ligeira pressão – à direita até o seu limite máximo. A desinstalação efetua-se mediante a ordem inversa. A instalação e a desinstalação não requerem ferramentas e pode ser repetida diversas vezes.Dados Técnicos
| M6 | M8 | M10 | M12 | M16 | |
| Torque de aperto 8.8 **[Nm] | 10 | 25 | 40 | 80 | 80 |
| Espessura do Trilho [mm] | M6FZ≤[kN] | M8FZ≤[kN] | M10FZ≤[kN] | M12FZ≤[kN] | M16FZ≤[kN] | M6FZ≤[kN] | M8FZ≤[kN] | M10FZ≤[kN] | M12FZ≤[kN] |
M16FZ≤ [kN] |
|
| 1.5 | 3.0 | 3.0 | 3.0 | 7.5 | 7.5 | 0.7 | 1.8 | 2.9 | 7.5 | 6 | |
| 2.0 | 3.2 | 5.8 | 5.8 | 10 | 10 | 0.9 | 2.1 | 3.4 | 9 | 6 | |
| 2.5 | 3.2 | 5.8 | 5.8 | 11 | 11 | 1.0 | 2.6 | 4.1 | 9 | 6 | |
| 3.0 | 3.2 | 5.8 | 5.8 | 13 | 13 | 1.1 | 2.8 | 4.4 | 9 | 6 |
| Tipo | Peso[kg] | QTD (Caixa) |
Código |
|
CC 41-M6 |
0.03 | 50 | 180200 |
| CC 41-M8 | 0.03 | 50 |
180209 |
|
CC 41-M10 |
0.03 | 50 | 180218 |
| CC 41-M12 | 0.06 | 50 |
182252 |
| CC 41-M16 | 0.05 | 50 |
182261 |
