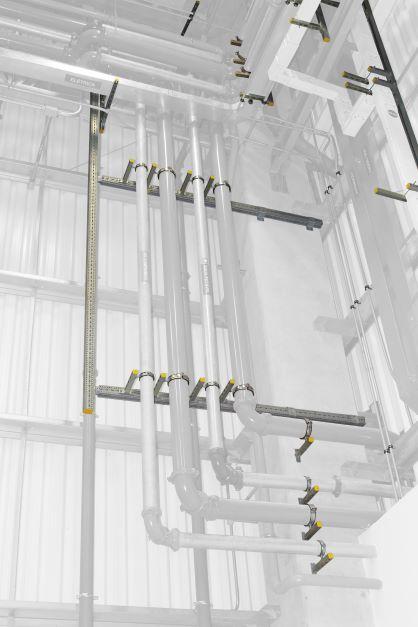

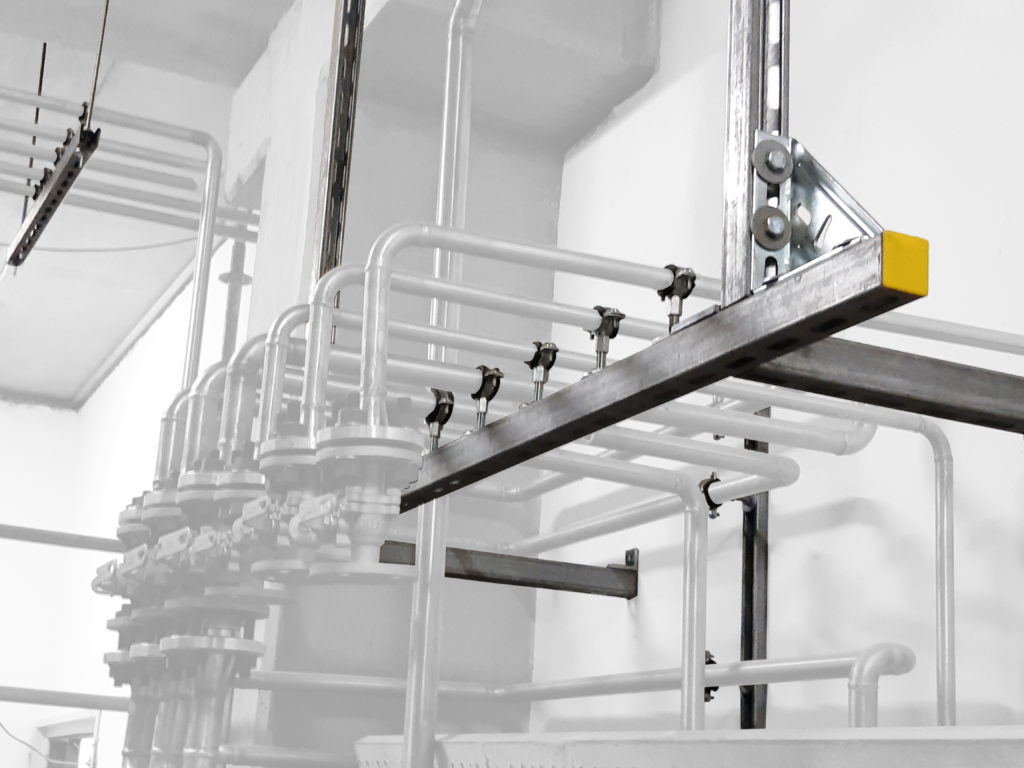

A Abraçadeira Duo é perfeita para a instalação de tubulações industriais de vários tipos. Uma abraçadeira em inox com diferentes tamanhos disponível para diversas aplicações.
Aplicação
Abraçadeira articulada de duas peças com porca roscada dupla M8 ou M10. Essa abraçadeira possui isolamento sonoro para a instalação de tubulações, o que absorve o ruído devido à movimentação do tubo, conforme norma DIN 4109.
A abraçadeira Duo é de fácil instalação, alta durabilidade e excelente resistência.
Configuração
A abraçadeira Duo Inox é fornecida com dois parafusos, um dos quais já vem parcialmente montado e, portanto, pronto para instalação imediata. O parafuso ao lado da abraçadeira é retido com uma arruela plástica para evitar perdas acidentais.
Dados Técnicos
| Tamanho [mm] | Conexão Roscada | Carga máx. admitida [tensão] | Torque de aperto [Nm] |
|---|---|---|---|
| 12 – 64 | M8 | 0.6 kN | 2 |
| 67 – 170 | M10 | 2.5 kN | 2 |
Material:
Abraçadeira: Aço inoxidável A4
Revestimento: SBR/EPDM, preto
| Tamanho [mm] | Para tubulação [DN]) | Material wxth [mm] | Peso [kg] | Quantidade [caixa] | Código |
|---|---|---|---|---|---|
| 12 – 15 | 1/4“ | 20 x 1.5 | 0.05 | 100 | 170693 |
| 15 – 19 | 3/8“ | 20 x 1.5 | 0.05 | 100 | 170709 |
| 20 – 23 | 1/2“ | 20 x 1.5 | 0.06 | 100 | 170718 |
| 25 – 28 | 3/4“ | 20 x 1.5 | 0.06 | 100 | 170727 |
| 32 – 35 | 1″ | 20 x 1.5 | 0.07 | 100 | 170736 |
| 40 – 45 | 1 1/4“ | 20 x 1.5 | 0.08 | 50 | 170745 |
| 48 – 52 | 1 1/2“ | 20 x 1.5 | 0.09 | 50 | 170754 |
| 52 – 58 | – | 20 x 1.5 | 0.09 | 50 | 173360 |
| 60 – 64 | 2″ | 20 x 1.5 | 0.10 | 50 | 170763 |
| 67 – 72 | – | 25 x 2.0 | 0.19 | 25 | 173369 |
| 73 – 80 | 2 1/2“ | 25 x 2.0 | 0.19 | 25 | 170772 |
| 86 – 91 | 3″ | 25 x 2.0 | 0.22 | 25 | 170781 |
| 102 – 108 | – | 25 x 2.0 | 0.25 | 25 | 173378 |
| 110 – 115 | 4″ | 25 x 2.5 | 0.29 | 25 | 170790 |
| 135 – 143 | 5″ | 25 x 2.5 | 0.36 | 25 | 110884 |
| 149 – 161 | – | 25 x 2.5 | 0.38 | 25 | 110885 |
| 162 – 170 | 6″ | 25 x 2.5 | 0.41 | 25 | 110886 |
