O Dobro de Segurança e Praticidade para o seu Projeto

Quando o assunto é fixação segura e confiável em projetos industriais, a Sikla é referência no mercado. Exemplo disso é a Abraçadeira DUO com Proteção, um produto de alta qualidade e desempenho indiscutível!

Com uma camada adicional para proteger os sistemas e as instalações, o elemento promove fixação robusta e duradoura para tubulações.

No entanto, suas vantagens não param por aí, uma vez que as características da peça chamam a atenção e tornam a abraçadeira um grande destaque da marca.

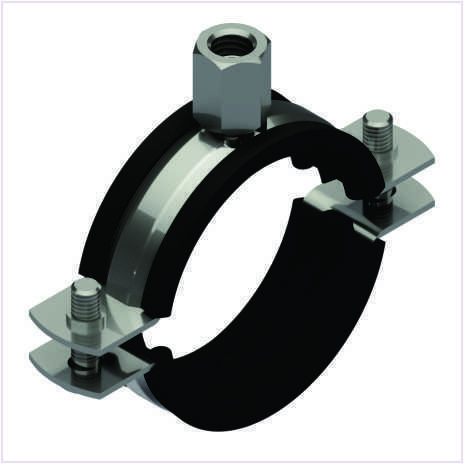

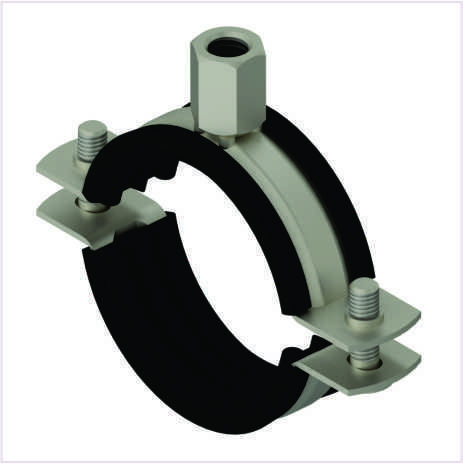

O Que é a Abraçadeira DUO Com Proteção?

A abraçadeira de duas peças com porca roscada dupla (M8/M10) da Sikla é um dispositivo que conta com revestimento de insonorização para instalações mecânicas e hidráulicas em tubulações de modo geral.

Ideal para sistemas que exigem isolamento acústico e elétrico, a peça atende às especificações da Norma DIN 4109.

Além disso, o componente é fornecido com dois parafusos, sendo um deles parcialmente montado, pronto para instalar.

Enquanto isso, o parafuso do lado aberto da abraçadeira é retido com uma arruela plástica, para evitar perdas acidentais.

Dados Técnicos

Tamanho [mm]	Carga máxima (tensão)	Aperto [Nm]
12 – 64	0,45 kN	2
67 – 108	0,90 kN	2
110 – 219	1,00 kN	2

Material:

Abraçadeiras em Aço, galvanização electrolítica.
Revestimento de insonorização: SBR/EPDM preta

Tamanho [mm]	Polegadas [DN]	Material W x th [mm]	B [mm]	Peso [kg]	Quant. [caixa]	Código
12 – 15	1/4“	20 x 1,5	55	0,05	100	159368
15 – 19	3/8“	20 x 1,5	59	0,05	100	159377
20 – 23	1/2“	20 x 1,5	63	0,06	100	159386
25 – 28	3/4“	20 x 1,5	69	0,06	100	159395
32 – 35	1″	20 x 1,5	76	0,07	100	159401
40 – 45	1 1/4“	20 x 1,5	92	0,09	50	159614
48 – 52	1 1/2“	20 x 1,5	99	0,09	50	159623
52 – 58		20 x 1,5	105	0,10	50	179003
60 – 64	2″	20 x 1,5	112	0,11	50	159632
67 – 72		25 x 2,0	125	0,19	25	179012
73 – 80	2 1/2″	25 x 2,0	134	0,20	25	159641
81 – 87		25 x 2,0	141	0,21	25	192665
86 – 91	3″	25 x 2,0	147	0,21	25	159650
102 – 108		25 x 2,0	160	0,25	25	179021
110 – 115	4″	25 x 2,5	173	0,30	25	159669
120 – 128		25 x 2,5	186	0,34	25	191459
135 – 143		25 x 2,5	203	0,37	25	191477
149 – 161		25 x 2,5	215	0,39	25	191486
162 – 170		25 x 2,5	229	0,40	25	191468
198 – 207		25 x 2,5	268	0,48	25	191495
207 – 219		25 x 2,5	282	0,52	25	191504

Principais Benefícios da Abraçadeira DUO com Proteção

A Abraçadeira DUO com Proteção da Sikla oferece uma série de benefícios significativos para projetos que requerem uma fixação segura em relação a fatores extras.

Alguns exemplos são:

1. Isolamento Elétrico

Para aplicações que exigem isolamento elétrico, o elemento da Sikla também é uma excelente escolha! Isso porque, sua proteção extra evita curtos-circuitos e garante um ambiente seguro para cabos e fiações.

2. Redução de Vibrações e Ruídos

A abraçadeira com proteção ainda possui propriedades de absorção de vibrações, o que a torna ideal para aplicações onde a redução de ruídos e vibrações indesejadas é importante.

Dessa forma, a peça minimiza a transferência de vibrações ao redor das tubulações, contribuindo para um ambiente mais silencioso e reduzindo o desgaste dos componentes.

3. Instalação Rápida e Fácil

Por fim, o elemento é projetado levando em consideração a facilidade de instalação.

Com um design ergonômico e intuitivo, a abraçadeira pode ser facilmente fixada, ajustada e removida, economizando tempo e esforço durante a instalação e manutenção.

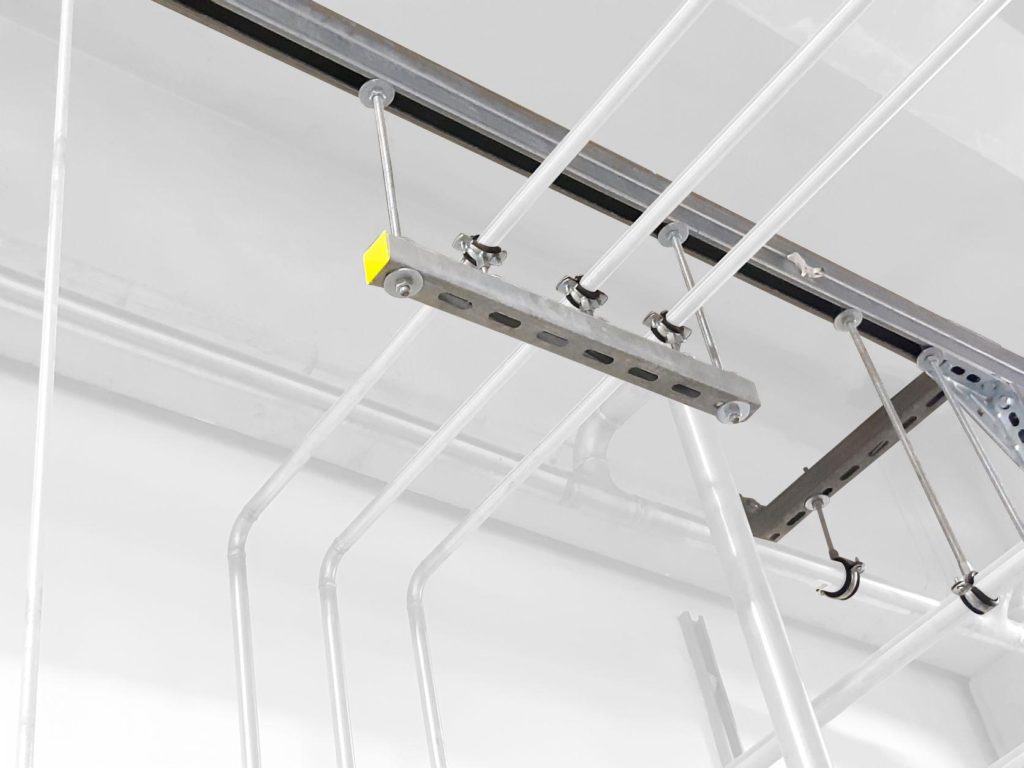

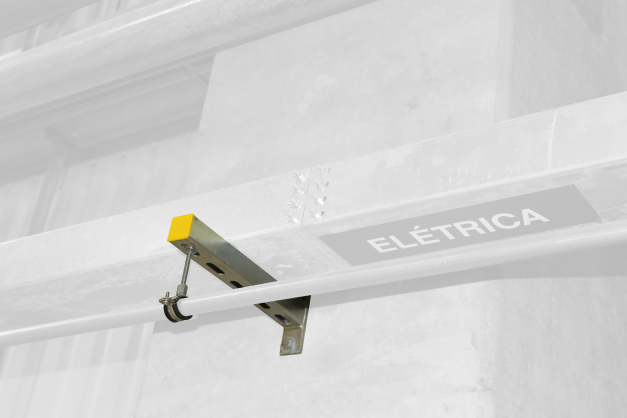

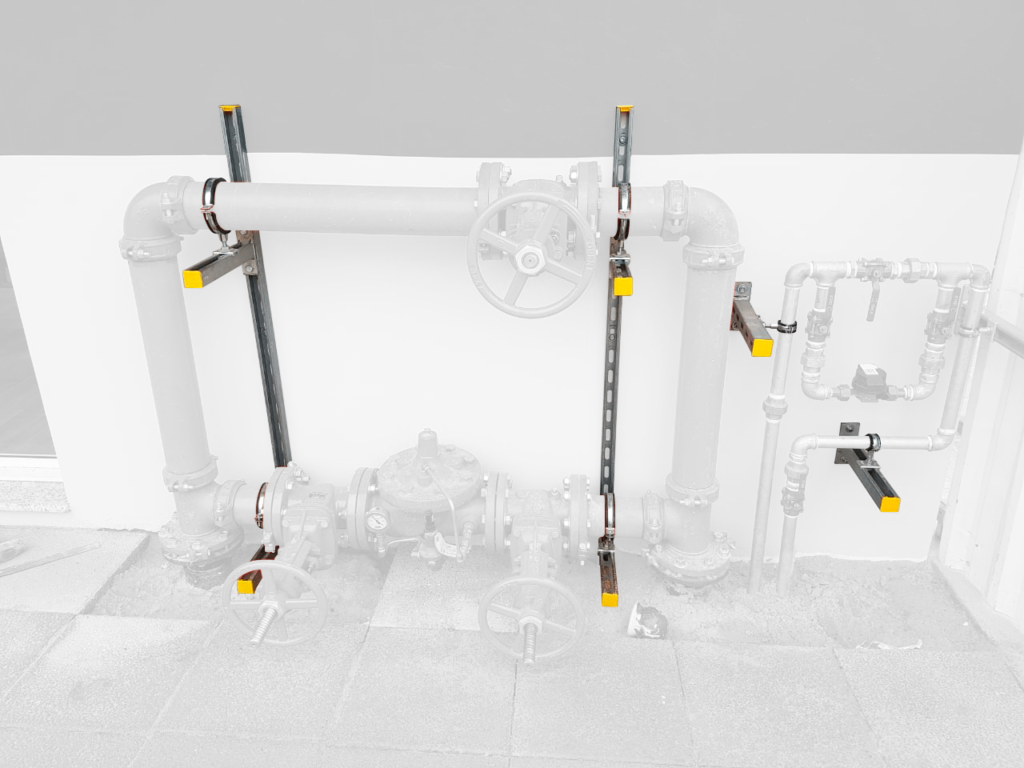

Aplicações da Abraçadeira DUO COM Proteção:

A versatilidade da Abraçadeira DUO com Proteção permite sua utilização em uma ampla gama de situações, como por exemplo:

Infraestrutura e Construção: na construção de estruturas e infraestruturas, como pontes e estádios, o dispositivo também funciona muito bem, garantindo uma fixação segura, mesmo em condições complexas.

Setor de Energia: no setor de energia, onde a segurança e a confiabilidade são essenciais, a abraçadeira é fortemente recomendada, podendo ser aplicada em cabos de alta tensão.

Instalações Industriais: em cenários onde há uma variedade de tubulações, cabos e equipamentos, a abraçadeira DUO pode ser utilizada em sistemas de refrigeração, tubulações de ar comprimido, redes de água e etc.

Setor de Telecomunicações: no setor de telecomunicações, a peça também é bastante aplicada para fixar cabos de fibra óptica e cabos de comunicação.

Sikla: Líder em Soluções Avançadas de Fixação e Suporte

A Sikla é líder no mercado de soluções tecnológicas para fixação e suporte.

Com uma reputação sólida no cenário mundial e décadas de experiência, a marca fornece uma ampla gama de produtos inovadores e de alta qualidade, projetados para atender às demandas dos projetos mais exigentes.

Sua expertise em Engenharia em suportes modulares e o compromisso com a excelência garantem soluções confiáveis e duradouras.

Além disso, a abordagem da empresa é centrada no cliente, oferecendo suporte técnico especializado e colaborando ativamente para encontrar soluções personalizadas!

Hartbau – Todos os Produtos Sikla à sua Disposição

Official partner da Sikla no Brasil, a Hartbau fica em Joinville e permite que os negócios nacionais tenham acesso a produtos fabricados com tecnologia de ponta e qualidade de última geração.

Com profissionais experientes e comprometidos, a marca está sempre pronta para selecionar as soluções ideais para os projetos de seus clientes, os quais apresentam diferentes tipos de desafios.

Parceira Sikla, a Hartbau também valoriza o atendimento personalizado e garante a excelência em todas as etapas dos serviços que presta. Portanto, conte com a Hartbau, principal aliada da Sikla, para obter a solução perfeita para o seu projeto.
