Aplicação
Estas abraçadeiras são indicadas para montagem de tubulações em todo o tipo de instalações insonorizadas, em edifícios industriais, residenciais e públicos, de acordo com a norma DIN 4109.
Configuração
Os tamanhos 14 a 115 mm têm parafusos com porcas soldadas. No lado da junta, os parafusos são pré-montados e o parafuso do lado oposto é inserido no furo e retido por uma arruela de plástico, prevenindo perdas acidentais e agilizando a instalação.
Para tamanhos iguais ou superiores a 124mm, os parafusos e as porcas são fornecidos separadamente.

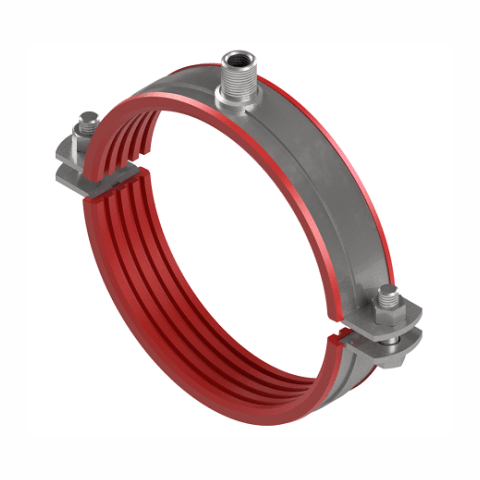

As abraçadeiras vêm com uma porca roscada tripla 3G soldada e com revestimento de insonorização de silicone. Para os tamanhos
3/
8” e
1/
2“, o revestimento de silicone não vem montado na abraçadeira (apenas vem incluído na embalagem).

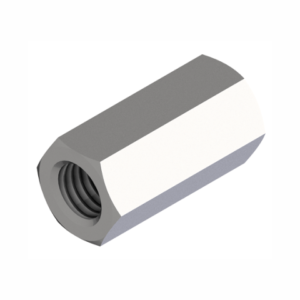

Para mais opções de conexão consultar o produto Adaptador rosca AD F/F.
Instalação
Para aplicações VdS DN > 2″ a 4″ deve ser usado pelo menos M10.
Dados Técnicos
| Tamanho
[mm] |
Carga máx.
admitida(tensão) |
Aperto
[Nm] |
| 14 – 23 |
1,8 kN |
2 |
| 24 – 65 |
2,0 kN |
2 |
| 67 – 115 |
2,0 kN |
3 |
| 124 – 162 |
2,9 kN |
5 |
| 165 – 214 |
3,5 kN |
10 |
| 219 – 305 |
7,5 kN |
10 |
A carga máxima recomendada foi calculada utilizando métodos estáticos específicos relativos à carga de rutura e restringindo a deflexão máxima a 1,5 mm ou 2% do diâmetro máximo de cada abraçadeira.
| Material: |
|
| Componentes metálicos: |
Aço, galvanizado |
| Revestimento de insonorização: |
Silicone |
Aprovações / Conformidade
Aprovação Vds n.º G4950064
|
|
 |
Este produto obteve o Selo de Qualidade “Suportes para tubulações” e “Suportes para tubulações testados à fogo” e encontra-se em conformidade com norma RAL GZ-655. |
