Aplicação

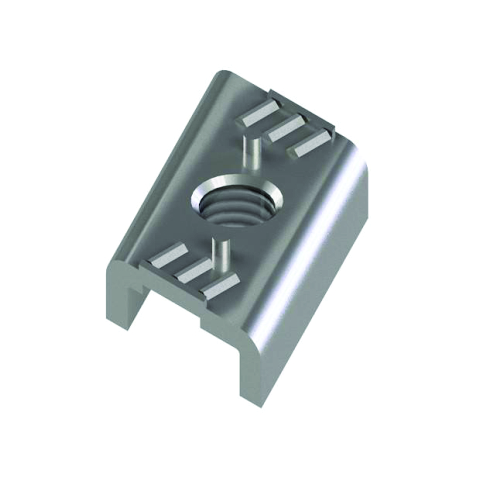

As porcas suportes NT 41 são adequadas para perfis 41.
Dados Técnicos
** Usando classes de aço inferiores, o valor deve ser reduzido de acordo.
Notas: A cargas admissíveis precisam ser respeitadas.
Material:
Porca: Ferro fundido maleável, galvanização eletrolítico
Aprovações
RAL GZ-655
| M8 | M10 | |
| Torque de aperto 8.8 **[Nm] | 25 | 40 |
| Espessura do Trilho [mm] | M8FZ≤ [kN] | M10FZ≤ [kN] | M8FZ≤ [kN] |
M10FZ≤ [kN] |
|
| 1.5 | 3.0 | 3.0 | 1.8 | 2.9 | |
| 2.0 | 5.8 | 5.8 | 2.1 | 3.4 | |
| 2.5 | 5.8 | 5.8 | 2.6 | 4.1 | |
| 3.0 | 5.8 | 5.8 | 2.8 | 4.4 |
|
Tipo |
Peso [kg] | QTD (Caixa) |
Código |
|
41-M8 |
0.03 | 50 | 180173 |
| 41-M10 | 0.03 | 50 |
180182 |
