Aplicação

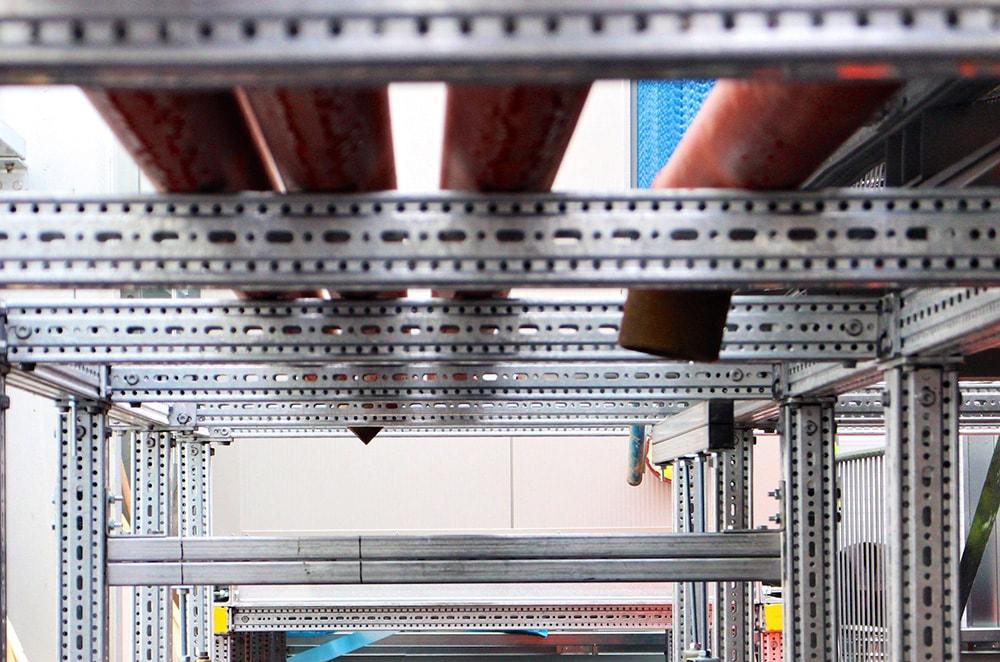

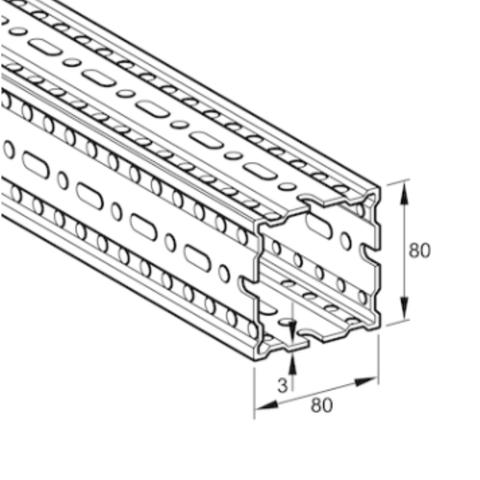

Perfil multifuncional para estruturas de apoio verticais, horizontais e 3-D, numa vasta variedade de edifícios e aplicações industriais.
Os elementos estruturais e os apoios de tubulações podem ser fixados em qualquer um dos 4 lados.
Os furos do perfil especialmente concebidos combinados com os parafusos autoroscante especiais FLS F 80 asseguram uma colocação precisa e segura da fixação.
Dados Técnicos

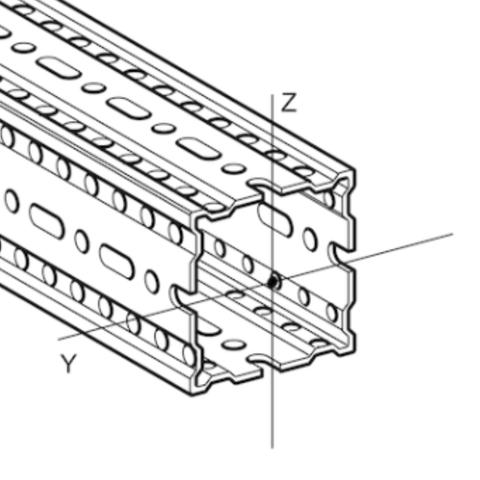

| Tipo | Módulo Resistência [cm3 ] | Momento Inércia [cm4 ] | Raio de Rotação [cm] | Momento Torção [cm4 ] | Área Secção A [cm2 ] |
|---|---|---|---|---|---|
| TP F 80 | Wy: 15,83 Wz: 15,83 | ly: 62,47 lz: 62,47 | iy: 3,58 iz: 3,58 | 48,40 | 4,85 |
| TP F 80/30 | Wy: 10,38 Wz: 4,78 | ly: 35,40 lz: 6,74 | iy: 3,63 iz: 1,58 | 8,58 | 2,69 |
Para todos os valores, o efeito dos furos e das perfurações foram tidas em consideração.
Os valores específicos são valores estabelecidos por testes. As quantidades geométricas (analiticamente determinadas) podem ser significativamente
maiores.
| Material: | Aço, HCP ou Galvanizado a Quente |
Aprovações / Conformidade
Marcação CE
| Tipo | Peso (kg/m) | Qt. (m) | Código |
| TP F 80 | 6,4 | 6 | 192539 |
| TP F 80/30 | 4,3 | 6 | 113407 |
