siFramo 100

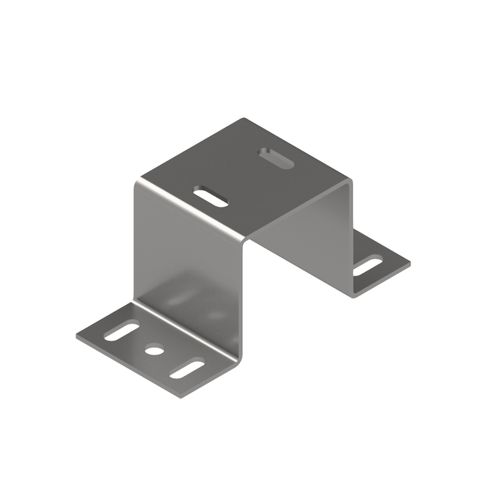

Conexão siFramo TPH F100 HCP

Conexão siFramo TPH F100 HCP

siFramo 100, Sikla
Captação Pluvial, Construção Naval, Instalações Elétricas, Mecânicas e Hidráulicas, Onshore e Offshore, Outros, Pipe Rack, Plataformas Industriais, Redes de Incêndios, Sistemas HVAC

Aplicação

Para ligar perfis F 100: • Diretamente ao suporte • Diretamente a outros perfis.

Instalação

Fixa uma secção do perfil F100 a 90º a outra usando 6 parafusos autorroscantes FLS (aplicados através de todos os orifícios alongados). Conectar com outra superfície usando 2 parafusos autorroscantes FLS através dos dois orifícios alongados no topo do Suporte de Perfil, e mais dois elementos de fixação apropriados até M12 pelos dois orifícios “d1”.

Dados Técnicos

Tipo	L x b x s [mm]	ø d₁ [mm]	Orifício Alongado LL1 d x a [mm]	Orifício Alongado LL2 d x a [mm]
TPH F 100 C	219 x 100 x 4	14	11 x 20	11 x 20
TPH F 100/80 C	199 x 100 x 4	14	11 x 20	11 x 20

Tipo	F_x [kN]	F_y [kN]	F_z [kN]	M_y [kNm]	M_z [kNm]
TPH F 100 C	6,2	12,7	12,3	0,6	0,5
TPH F 100/80 C	6,2	12,7	12,3	0,6	0,5

Os valores de carga especificados são cargas admissíveis e incluem a segurança parcial γ_M2 = 1,25 (DIN EN 1993-1-8:2010-12, Tab. 2.1) e γ_G = 1,35 (DIN EN 1990:2010-12, Tab. A1.2(B)) para influências constantes.

Material:

Aço, HCP
