Aplicação

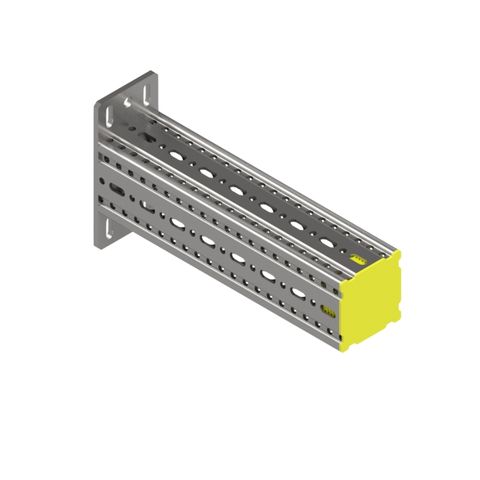

Perfil com placa de base para ser usado como consola. Quando combinado com a Base STA e a Base WBD, unidos com 4 parafusos FLS, pode ser usado como barra transversal.Instalação
Ligação ao perfil com 4 parafusos FLS. Fixação à estrutura do edifício, usar duas buchas para cargas pesadas, inseridas nos furos “A”.Dados Técnicos
| Tipo | Dimensões da base [mm] | L [mm] | Perfurações na base [mm] | Furo circular A para |
|---|---|---|---|---|
| AK F 100-400 | 210 x 100 x 8 | 400 | M10 | M12 |
| AK F 100-800 | 210 x 100 x 8 | 800 | M10 | M12 |
| AK F 100-1200 | 210 x 100 x 8 | 1200 | M10 | M12 |
| AK F 100-E – 600 | 185 x 100 x 8 | 600 | M10 | – |
| AK F 100-80 – 400 | 190 x 100 x 8 | 400 | M10 | M12 |
| AK F 100-80 – 800 | 190 x 100 x 8 | 800 | M10 | M12 |
| AK F 100-80-E – 600 | 170 x 100 x 8 | 600 | M10 | – |
| Configuração: | Base soldada a perfil TP F 100 |
| Material: | Aço, HCP |
