Aplicação

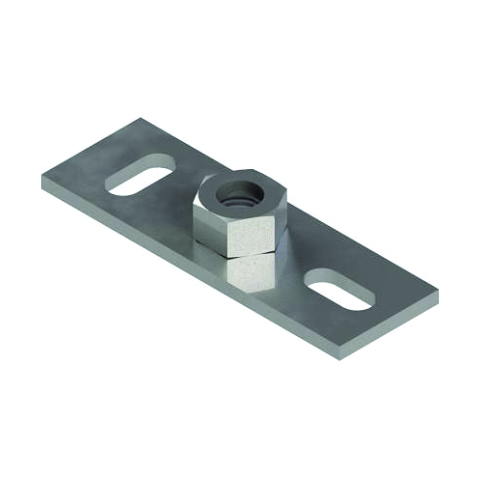

É uma peça para montar elementos em instalações de edifícios, sobre paredes, chão e tetos.Dados Técnicos
Os valores de carga admitida das ancoragens pode limitar a aplicação.| Tipo | Carga Admitida (tensão) [kN] | Momento de flexão máx. admitido* [Nm] | Braço da alavanca [mm] | Soldagem |
|---|---|---|---|---|
| Normal M8 | 1,5 | 8,8 | 150 | R |
| Normal M10 / M10 RL | 1,5 | 17,2 | 200 | R |
| Normal 2G M8/M10 | 1,5 | M8: 8,8 M10: 17,2 | M8: 150 M10: 200 | R |
| Normal R 1/2“ | 1,5 | 25,0 | 300 | R |
| Stabil M10 | 4,0 | 17,2 | 200 | R |
| Stabil M12 | 5,0 | 29,6 | 300 | R |
| Stabil M16 | 8,5 | 70,3 | 300 | M |
| Stabil R 1/2“ | 8,5 | 95,0 | 350 | M |
| Stabil R 3/4“ | 8,5 | 180,0 | 450 | M |
| Stabil R 1″ | 8,5 | 350,0 | 500 | M |
| * | Limitação causada pela Base Roscada ou pela capacidade de carga da barra roscada ou do tubo roscado. σperm ≤ 160 N/mm2 fperm < 5 mm |
| Material: | Aço, galvanização eletrolítica |
