Aplicações
Abraçadeira com isolamento adequado para a prevenção segura da condensação para o suporte de tubulações de refrigeração e de água gelada, bem como em sistemas de aquecimento. Adequada para a instalação de isolamento acústico de acordo com a norma DIN 4109.Configuração

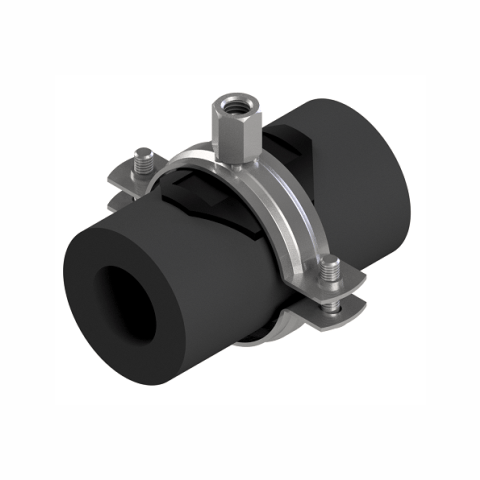

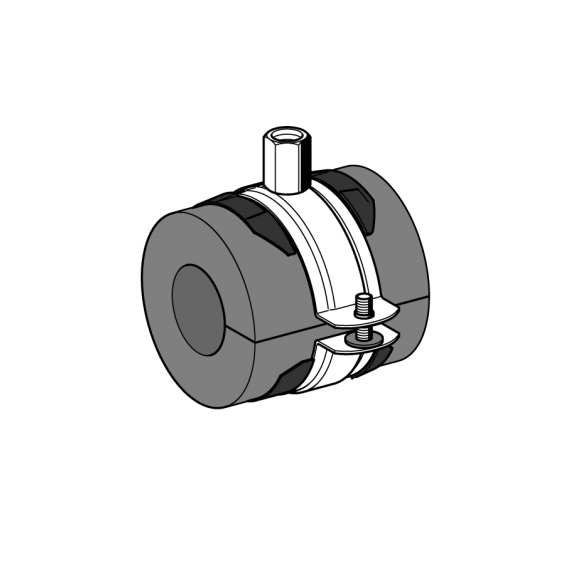

Consiste em abraçadeira e isolamento integrado.Instalação

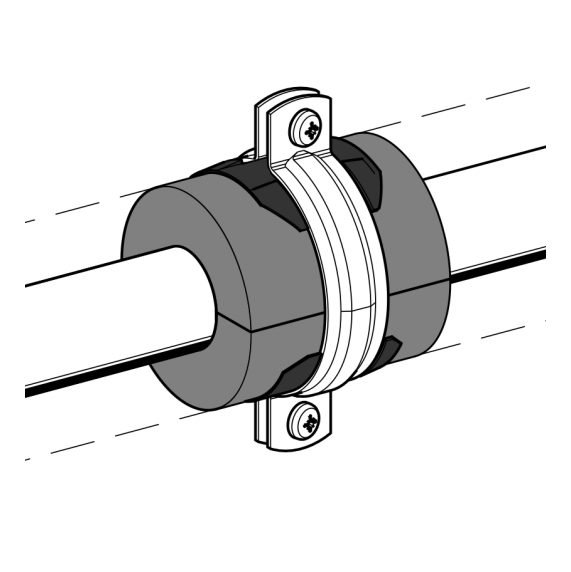

1) Coloque o isolamento em torno do tubo, retire a fita protetora de papel de ambos os lados da inserção e una a junção. 2) Fixe a abraçadeira no centro dos separadores de plástico. Para instalações horizontais à superfície de uma parede, os separadores de plástico do isolamento têm de coincidir com as flanges de fixação do tubo, posicionadas por cima e por baixo do tubo.Dados Técnicos
Material Tubulação: Aço, galvanização eletrolítica Isolamento: Espuma de poliuretano (livre de CFC’s) Comprimento b: 80 mm Condutividade Térmica: λ ≤ 0.038 W/(mK) até 0°C Fator de resistência à difusão de vapor: µ ≥ 7000 Classe do Material: BL -s3, d0 Faixa de Temperatura: 0°C a +110°C Condições de armazenamento: Local seco, limpo com humidade 50 e 70% e temperatura ambiente 0 a 35°C.|
Tipo |

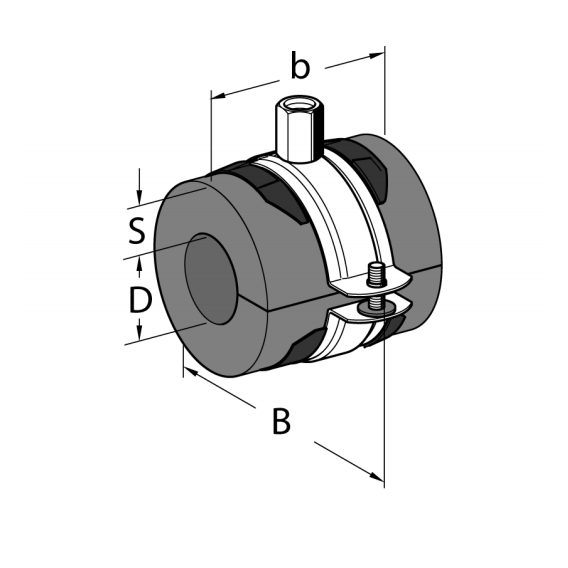

Diâmetro [mm] | B [mm] | Espessura Isolamento S [mm] | Rosca | Peso [kg] | QTD (Caixa) | Código |
| AKS 13-10 | 10.0 | 69 | 13 | M8/M10 | 0.07 | 50 | 113429 |
| AKS 13-12 | 12.0 | 76 | 13 | M8/M10 | 0.08 | 50 | 113430 |
| AKS 13-15 | 15.0 | 76 | 13 | M8/M10 | 0.08 | 50 | 113431 |
| AKS 13-18 | 18.0 | 76 | 13 | M8/M10 | 0.08 | 50 | 113432 |
| AKS 13-22 | 22.0 | 92 | 13 | M8/M10 | 0.09 | 50 | 113433 |
| AKS 13-25 | 25.0 | 92 | 13 | M8/M10 | 0.09 | 50 | 113434 |
| AKS 13-28 | 28.0 | 99 | 13 | M8/M10 | 0.10 | 50 | 113435 |
| AKS 13-30 | 30.0 | 99 | 13 | M8/M10 | 0.10 | 50 | 113436 |
| AKS 13-35 | 35.0 | 105 | 13 | M8/M10 | 0.11 | 50 | 113437 |
| AKS 13-42 | 42.0 | 112 | 13 | M8/M10 | 0.12 | 30 | 113438 |
| AKS 13-48 | 48.3 | 125 | 13 | M8/M10 | 0.18 | 30 | 113439 |
| AKS 13-54 | 54.0 | 125 | 13 | M8/M10 | 0.18 | 30 | 113440 |
| AKS 13-60 | 60.3 | 134 | 13 | M8/M10 | 0.20 | 30 | 113441 |
| AKS 19-10 | 10.0 | 92 | 19 | M8/M10 | 0.09 | 50 | 113446 |
| AKS 19-12 | 12.0 | 92 | 19 | M8/M10 | 0.10 | 50 | 113447 |
| AKS 19-15 | 15.0 | 99 | 19 | M8/M10 | 0.11 | 50 | 113448 |
| AKS 19-18 | 18.0 | 99 | 19 | M8/M10 | 0.10 | 50 | 113449 |
| AKS 19-22 | 22.0 | 105 | 19 | M8/M10 | 0.11 | 50 | 113450 |
| AKS 19-25 | 25.0 | 105 | 19 | M8/M10 | 0.12 | 50 | 113451 |
| AKS 19-28 | 28.0 | 112 | 19 | M8/M10 | 0.12 | 50 | 113452 |
| AKS 19-30 | 30.0 | 112 | 19 | M8/M10 | 0.12 | 50 | 113453 |
| AKS 19-35 | 35.0 | 125 | 19 | M8/M10 | 0.18 | 40 | 113454 |
| AKS 19-42 | 42.0 | 125 | 19 | M8/M10 | 0.20 | 30 | 113455 |
| AKS 19-48 | 48.3 | 134 | 19 | M8/M10 | 0.21 | 30 | 113456 |
| AKS 19-54 | 54.0 | 141 | 19 | M8/M10 | 0.22 | 30 | 113457 |
| AKS 19-60 | 60.3 | 147 | 19 | M8/M10 | 0.24 | 20 | 113458 |
| AKS 25-10 | 10.0 | 105 | 25 | M8/M10 | 0.12 | 25 | 113463 |
| AKS 25-12 | 12.0 | 105 | 25 | M8/M10 | 0.13 | 25 | 113464 |
| AKS 25-15 | 15.0 | 105 | 25 | M8/M10 | 0.13 | 25 | 113465 |
| AKS 25-18 | 18.0 | 112 | 25 | M8/M10 | 0.13 | 25 | 113466 |
| AKS 25-22 | 22.0 | 112 | 25 | M8/M10 | 0.14 | 25 | 113467 |
| AKS 25-25 | 25.0 | 125 | 25 | M8/M10 | 0.20 | 30 | 113468 |
| AKS 25-28 | 28.0 | 125 | 25 | M8/M10 | 0.20 | 30 | 113469 |
| AKS 25-30 | 30.0 | 125 | 25 | M8/M10 | 0.20 | 30 | 113470 |
| AKS 25-35 | 35.0 | 134 | 25 | M8/M10 | 0.21 | 30 | 113471 |
| AKS 25-42 | 42.0 | 141 | 25 | M8/M10 | 0.25 | 20 | 113472 |
| AKS 25-48 | 48.3 | 147 | 25 | M8/M10 | 0.26 | 20 | 113473 |
| AKS 25-54 | 54.0 | 151 | 25 | M8/M10 | 0.27 | 20 | 113474 |
| AKS 25-60 | 60.3 | 160 | 25 | M8/M10 | 0.30 | 20 | 113475 |
