Aplicação

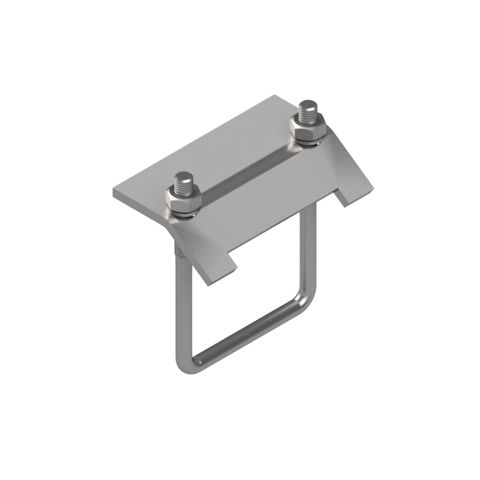

Elemento de fixação para realizar fixações laterais de Perfis F 80 ou Consolas AK F 80, a vigas de aço, sem perfurar ou soldar.
Configuração
Tipo SB F 80-16:
Suporte com rosca
M10 Base:
2 porcas hexagonais M10
2 anilhas
Tipo SB F 80-40:
Suporte com rosca
M12 Base:
2 garras P2
2 porcas hexagonais M12
2 anilhas
Instalação
Utilizar sempre a garras para perfil U SB F 80 em número par.
Tipo 16 com espessura de aba da viga até 16 mm
Tipo 40 com espessura de aba da viga até 40 mm
Dados Técnicos
| Tipo | Rosca | Carga máx. adm. [Nm] | Fz por Garra[kN] | Fy [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|---|
| SB F 80-16 | M10 | 40 | 9,5 | * | * | * |
| SB F 80-40 | M12 | 85 | 16 | * | * | * |
| SB F 80/30-16 | M10 | 40 | 9,5 | * | * | * |
| SB F 80/30-40 | M12 | 85 | 16 | * | * | * |
* Por favor, compare as dimensões do tipo adequado através do guia do utilizador Simotec para obter as forças laterais e binários laterais admissíveis.
| Material: | Aço, FK 8.8, HCP |
