Aplicação

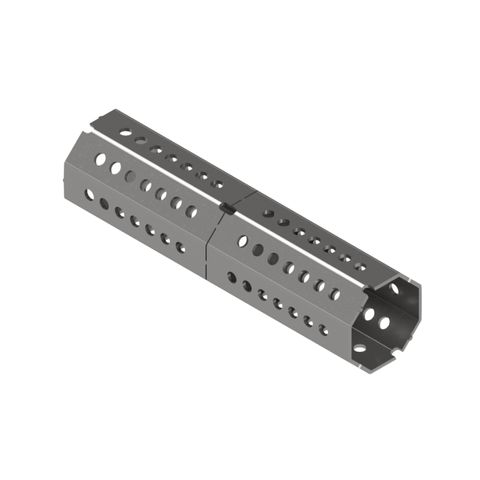

Elemento de união interna para a ligação do perfil Framo F, particularmente adequado para extensão vertical.
Esta união permite a rotação do perfil a 45º
Instalação
Deve ser fixado com 2 x 4 parafusos Framo FLS F. Para o momento de flexão ideal, a distância entre os parafusos deverá ser o mais afastado possível.
Nota:
Os parafusos autorroscantes FLS F deverão ser aparafusados em ambos os lados com uma distância mínima de 100mm e fixados simetricamente.
Para otimizar o momento fletor os devem ser instalados parafusos FLS F80 de forma a que peso do tubo seja mantido – i.e. Os parafusos deverão ser
colocados no topo e em baixo para as travessas horizontais, e não de lado.
Dados Técnicos
| Tipo | L [mm] |
H [mm] |
B [mm] |
Fmax [kN] |
Mbmax [kNm] |
|---|---|---|---|---|---|
| PK F 80 8kt | 280 | 72,5 | 72,5 | 10,0 | 0,25 |
| Material: | Aço, HCP |
