Aplicação

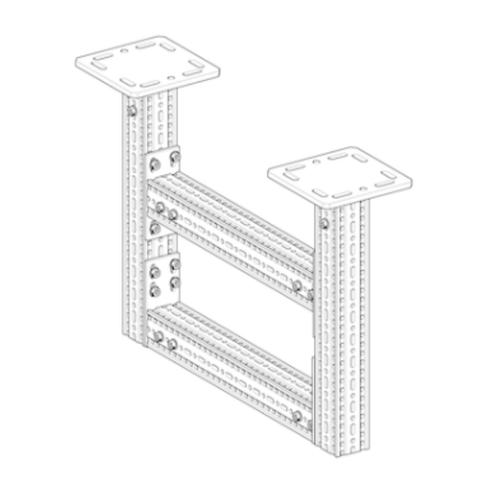

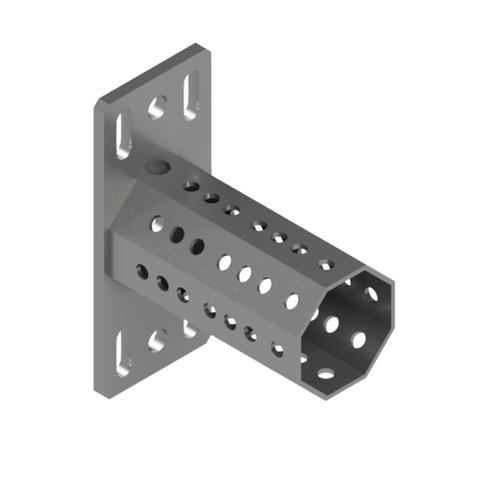

A Base de apoio siFramo STA F80, em conexão com o Suporte siFramo TKO F80, o Suporte siFramo AK F80 ou a Viga siFramo TP F80, permite a construção de estruturas metálicas, assim como de outros tipos de construções.
A versão “A” é especialmente concebida para a conexão direta à estrutura do edifício.
Instalação
Dependendo da situação, recomenda-se diferentes tipos de aplicações:
| a) | Fixada a Viga siFramo TP F80 com 4 parafusos autoroscante siFramo FLS F 80. |
| b) | Podem ser utilizados outros elementos de fixação com parafusos T. |

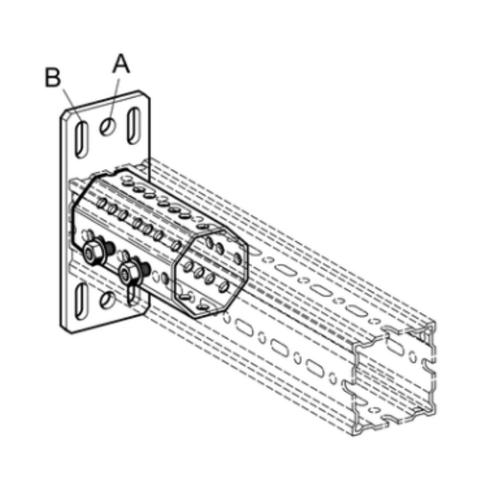

A Viga siFramo TP F80/80 deve ser unido a Base de apoio siFramo STA F80 com 4 parafusos autoroscante siFramo FLS F 80. Em cada lado oposto são necessários dois parafusos.
Dados Técnicos
| Tipo | Dimensões base [mm] |
Furos na base | H [mm] |
|---|---|---|---|

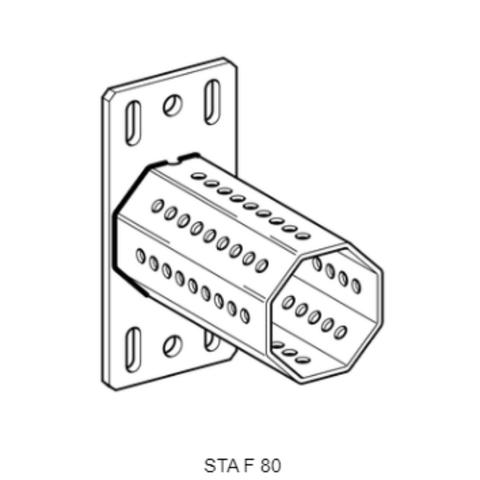

| STA F 80 | 190 x 80 x 8 | M10 | 148 |

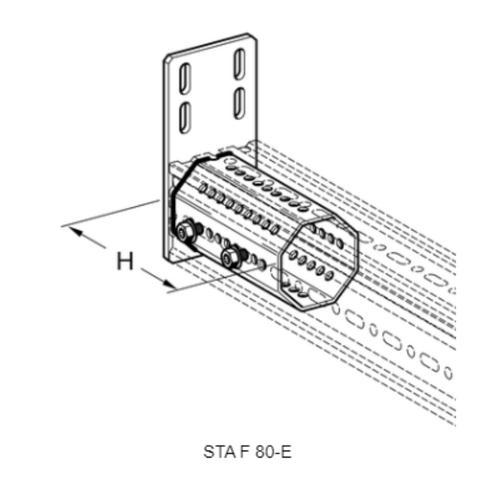

| STA F 80-E | 165 x 80 x 8 | M10 | 148 |
| STA F 80-A | 165 x 80 x 8 | M12 | 148 |
| Configuração: | Base soldada a elemento octogonal F 80 |
| Material: | |
| Base: | Aço, HCP |
| Elemento octogonal: | Aço, HCP |
Aprovações / Conformidade
Marca CE
Aprovação MPA
