Aplicação

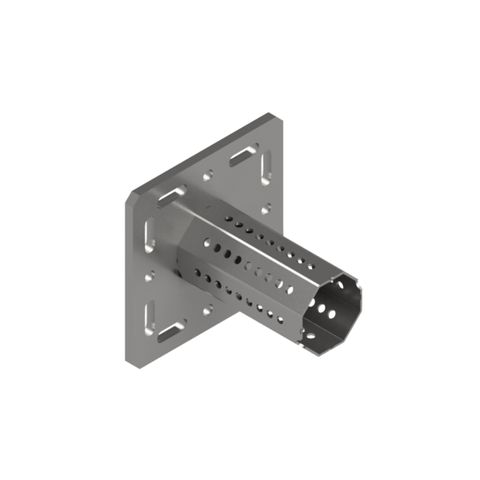

A base WBD F 100 é ideal para montar suportes em paredes e pavimentos e montar estruturas metálicas em conjugação com o Perfil F 100. Além da possibilidade de conexão direta à estrutura do edifício, as diferentes bases existentes permitem uma conexão imediata a várias larguras de aba da viga.
Para fixação a construções metálicas, deve usar-se a versão WBD F 100-T. As conexões octogonais permitem uma maior versatilidade nas montagens.
Instalação
Dependendo da situação, recomenda-se diferentes tipos de situações:
| a) | Fixação à estrutura do edifico usando 4 buchas para cargas pesadas M12. |
| b) | Fixação às estruturas metálicas usando o Conjunto de Montagem P2 ou a respetiva Garra P. |
| c) | Fixação a estruturas metálicas com o Sistema STF 100 ou 120 usando as Bases de Ligação FV 100/120. |
O Perfil TP F 100 tem de ser unido a Base de Suporte STA F 100 com 4 parafusos FLS F. Em cada lado oposto são necessários dois parafusos 2 FLS F.
Dados Técnicos
| Tipo | Largura da aba [mm] | Dimensões da Base [mm] | Furos na Base | L [mm] |
|---|---|---|---|---|
| WBD F 100-80/120 | 80 – 120 | 220 x 220 x 12 | M12 | 232 |
| WBD-P F 100-121/160 | 121 – 160 | 320 x 260 x 12 | M12 | 232 |
| WBD-P F 100-161/200 | 161 – 200 | 320 x 310 x 12 | M16 | 232 |
| WBD-P F 100-201/310 | 201 – 310 | 420 x 220 x 12 | M16 | 232 |
| WBD F 100-T | 80 – 120 | 220 x 220 x 12 | M12 | 192 |
| Configuração: | Base soldada ao elemento F 100 (octogonal ou quadrado). |
| Material: | Aço, HCP |
Aprovações / Conformidade
Marcação CE (Declaração de conformidade ver www.sikla.com/service/downloads)
Aprovação MPA
