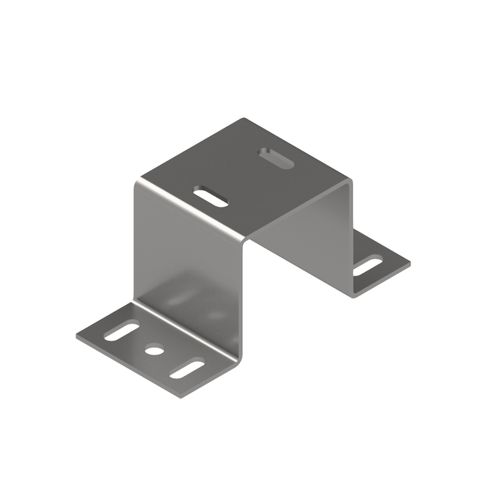

Aplicação
Para ligar perfis F 80:
• Diretamente ao suporte
• Diretamente a outros perfis.
Instalação
Fixar uma secção do perfil F80 a 90º a outra usando 6 parafusos FLS (aplicados através de todos os orifícios alongados). Conectar com outra superfície usando 2 parafusos FLS através dos dois orifícios alongados no topo do Suporte de Perfil, e mais dois elementos de fixação apropriados até M12 pelos dois orifícios “d1”.
Dados Técnicos
| Tipo | L x b x s [mm] |
ø d1 [mm] |
Rasgos LL1 d x a [mm] |
Rasgos LL2 d x a [mm] |
|---|---|---|---|---|
| TPH F 80/30 | 181 x 50 x 4 | 13 | 11 x 20 | – |
| TPH F 80/30 C | 199 x 80 x 4 | 14 | 11 x 20 | 11 x 20 |
| TPH F 80 | 181 x 50 x 4 | 13 | 11 x 20 | – |
| TPH F 80 C | 199 x 80 x 4 | 14 | 11 x 20 | 11 x 20 |
| Tipo | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| TPH F 80/30 | 6,2 | 20,8 | 13,6 | 0,9 | 0,9 |
| TPH F 80/30 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
| TPH F 80 | 6,2 | 20,8 | 13,6 | 0,9 | 0,9 |
| TPH F 80 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
Os valores de carga especificados são cargas admissíveis e contêm os fatores de segurança parciais γM2 = 1,25 (DIN EN 1993-1-8:2010-12, Tab. 2.1) e γG = 1,35 (DIN EN 1990:2010-12, Tab. A1.2(B)) para ações permanentes.
| Material: | Aço, HCP |
