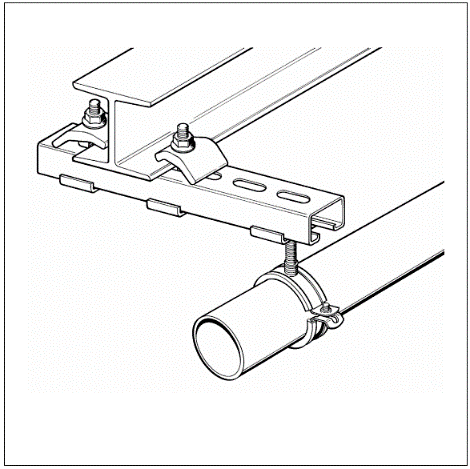

Aplicação

O Clip para Viga P1 é um elemento universal de suporte para a fixação bilateral de estruturas para dutos, tubulações, cabos elétricos e equipamentos em vigas de aço. Este clip para viga é especialmente útil em projetos de construção civil e industrial, onde a fixação segura de componentes é fundamental para a integridade estrutural. A faixa de aperto máxima da aba da viga pode ser estendida por até 10 milímetros usando espaçadores. Qualquer espaçador mais grosso deve ser soldado na viga, por questões de segurança, conforme especificado nas normas brasileiras de construção.

Instalação

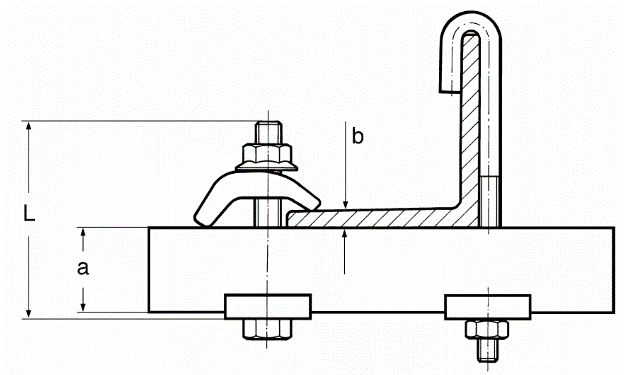

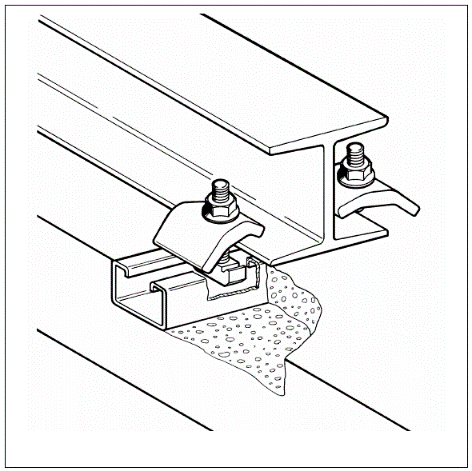

Para garantir uma instalação segura e eficiente, é necessário calcular o comprimento necessário do parafuso L mín: Cálculo do comprimento necessário do parafuso L_mín:

Parafuso: M8 ou M10 Torque ± 10% : 50 Nm Tipo A: Montagem com parafuso e Clip para Viga P1 L_mín= a + b + 37 [mm] Tipo B: Montagem com porca suporte (perfil 41) L_mín= b + 40 [mm] Durante a instalação, é essencial considerar os critérios normativos de segurança e os momentos fletores que podem atuar sobre a viga. A seção transversal da viga e as tensões de tração devem ser avaliadas para garantir que o peso próprio e outras cargas sejam suportadas adequadamente.

Dados Técnicos

Tipo	Carga de trabalho
P1	4.0 kN

Nota: Para instalações verticais favor contatar o departamento técnico. Material: Aço, galvanização eletrolítica

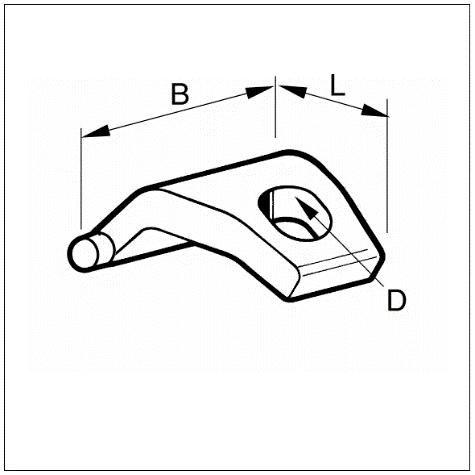

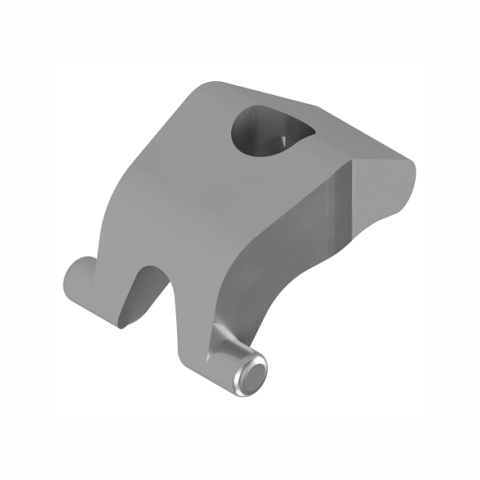

Tipo	Faixa de tamanho [mm]	Ø D [mm]	L [mm]	B [mm]	Peso[kg]	QTD (Caixa)	Código
P1	1-23	11	50	36	0.10	50	116196

A especificação técnica do clip para viga P1 está em conformidade com as normas NBR 6118:2014, garantindo a segurança e durabilidade do material sob diferentes condições de carga.

VANTAGENS E CONSIDERAÇÕES

O uso do clip para viga P1 traz diversas vantagens, incluindo a facilidade de instalação e a versatilidade de aplicação em diferentes tipos de vigas de aço. A estrutura P1 é projetada para suportar tensões de tração significativas, tornando-a ideal para aplicações em estruturas metálicas. A linha neutra da viga deve ser determinada para garantir que as condições de contorno sejam atendidas. Para maximizar a eficiência e segurança, recomenda-se o uso de abraçadeira para vigas e outros componentes complementares que fazem parte do sistema de suporte. A consulta a um projetista estrutural pode ser necessária para garantir que todos os momentos fletores e cargas sejam adequadamente suportados. Sempre verifique se a instalação está de acordo com os critérios normativos e se todos os componentes, como a viga em L ou viga faixa, estão corretamente posicionados e fixados. O uso de espaçadores deve ser feito com cautela, e qualquer modificação na seção transversal da viga deve ser avaliada para manter a integridade estrutural. Com essas considerações em mente, o Clip para Viga P1 pode ser uma solução eficaz e segura para a fixação de diversas estruturas em projetos industriais e de construção civil.
