Aplicação

Abraçadeira apropriada para a montagem de tubulações em todo o tipo de instalações mecânicas. Para opções de conexão sem adaptador, consultar a imagem abaixo. Com adaptadores M12, M16, R 1/2“, R 3/4“, R 1”. Desenhada para montagens insonorizadas em tectos, chão e paredes. O revestimento de insonorização da abraçadeira encontra-se colado para prevenir perdas acidentais do revestimento e facilitar o deslizar e o girar da tubulação durante a montagem. De acordo com a norma DIN 4109.

Configuração

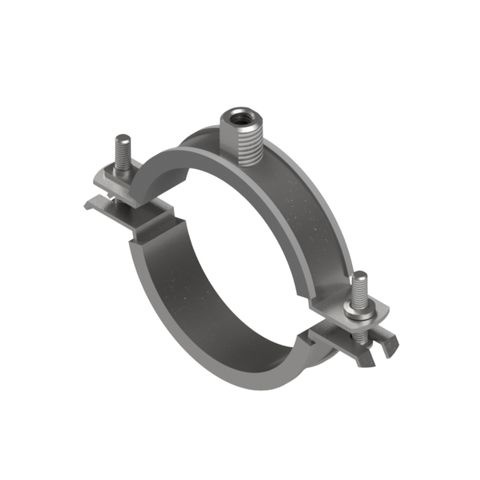

Abraçadeira de duas peças, pré-montada num dos lados. Com sistema de fecho rápido patenteado no lado oposto. Com porca roscada tripla 3G. Para os tamanhos 1/4” – 1″, também se encontra disponível com porca 2G (ver desenho).

Dados Técnicos

Tamanho [mm]	Carga máxima admitida (tensão)	Aperto [Nm]
12 – 35	0,8 kN	2
38 – 90	1,3 kN	2
108 – 135	1,9 kN	3
140 – 170	2,2 kN	3

A carga máxima recomendada foi calculada utilizando métodos estáticos específicos relativos à carga de rutura e restringindo a deflexão máxima a 1,5 mm ou 2% do diâmetro máximo de cada abraçadeira. Carga permissível FZ_perm,_fi em caso de incêndio

Tamanho [mm]	FWD 30 [N]	FWD 60 [N]	FWD 90 [N]	FWD 120 [N]	Deformação δ_max [mm]	Varão ≥
12 – 35	270	80	20	–	42	M10
38 – 80	450	140	70	40	41	M10
83 – 90	460	170	80	30	45	M10
108 – 170	570	310	200	150	62	M10

Material:
Abraçadeira:	Aço moldado a frio, electrogalvanizado
Revestimento de insonorização:	SBR/EPDM, preto (consultar capítulo “Produtos de Insonorização”)
Insonorização:	Até 18 dB(A)

Aprovações / Conformidade


		Este produto obteve o Selo de Qualidade “Suportes para tubulações” e “Suportes para tubulações testados ao fogo” e encontra-se em conformidade com norma RAL GZ-655.

Tamanho [mm]	NB	Material [mm]	B [mm]	Peso [kg]	Quant. [caixa]	Código
12 – 20	1/4” – 3/8“	20 x 1,5	55	0,06	100	154804
21 – 27	1/2” – 3/4“	20 x 1,5	61	0,07	100	154813
28 – 35	1″	20 x 1,5	71	0,07	100	154822
38 – 45	1 1/4“	20 x 1,5	82	0,09	50	154831
48 – 56	1 1/2“	20 x 1,5	93	0,09	50	154840
57 – 63	2″	20 x 1,5	104	0,11	50	154859
64 – 71		20 x 1,5	112	0,12	25	154868
73 – 80	2 1/2“	20 x 1,5	121	0,13	25	154877
83 – 90	3″	25 x 2,0	141	0,22	25	154886
108 – 114	4″	30 x 2,0	170	0,33	25	154895
116 – 125		30 x 2,0	179	0,36	25	154901
127 – 135		30 x 2,0	190	0,38	25	154910
140 – 146	5″	30 x 2,0	205	0,40	25	154929
159 – 170	6″	30 x 2,0	230	0,46	25	154938
