Aplicação
A Base STA F 80, em conexão com a Base de Consola TKO F 80, a Consola AK F 80 ou o Perfil TP F 80, permite a construção de estruturas metálicas, assim como de outro tipo de construções.
Configuração
Com Topo ADK F 80.
Instalação
Dependendo das situações, recomendam-se as seguintes opções:
| a) | Directamente na estrutura: 4 ancoragens adequadas. |
| b) | Para vigas de aço tradicionais com dimensões entre 80 – 120 mm de aba,1 Conjunto de Montagem 5P M12 S. |
| c) | Para vigas de aço tradicionais > 120 de dimensão de aba: com uma Placa adaptadora sob pedido (tbc). |
| d) | Para perfis Sikla Simotec 100/120: Com Bases de Ligação FV 100/120 quando é necessária uma conexão mecânica positiva. |
Dados Técnicos
| Tipo | L [mm] |
Dimensões da base [mm] |
Furos na base |
|---|---|---|---|

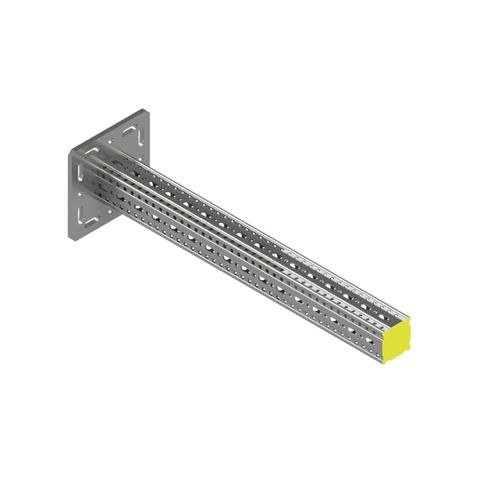

| TKO F80-400 | 400 | 220 x 220 x 12 | M12 |
| TKO F80-800 | 800 | 220 x 220 x 12 | M12 |
| Configuração | Placa de base soldada a perfil TP F 80 |
| Material: | |
| Base: | Aço, HCP |
| Perfil: | Aço, HCP |
Aprovações / Conformidade
Marcação CE (Declaração de desempenho ver www.sikla.com/service/downloads)
Teste MPA
