Aplicação

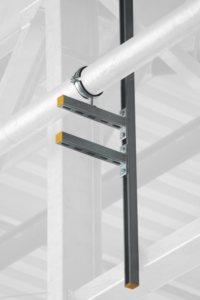

Os suportes tipo mão francesa são ideais para a montagem rápida de sistemas de suportação de tubulações, dutos ou instalações sobre perfis.

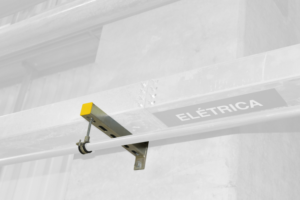

Os Suportes tipo mão francesa da Sikla são utilizados principalmente na fixação de tubulações diretamente em paredes ou outras estruturas de construção.
Instalação

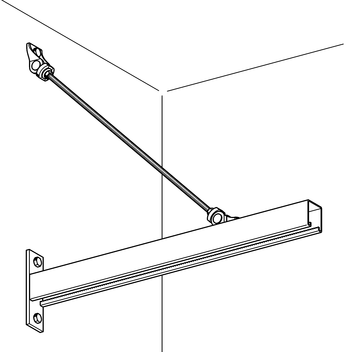

Quando utilizado em combinação com elementos deslizantes, é conveniente montar um travamento lateral para absorver as forças ao longo do centro da linha da tubulação.
Dados Técnicos
1= Tipo 27/25 2= Tipo 27/37

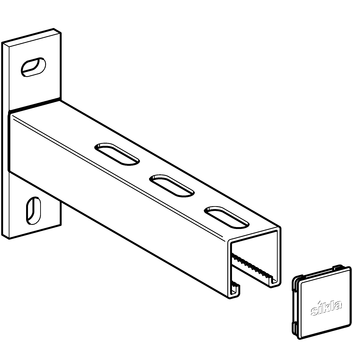

| Tipo 41/41
|
 | |
| Carga das Buchas A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kNσperm ≤ 160 N/mm2 fperm ≤ L/150 for L > 450 mm fperm ≤ 3 mm for L ≤ 450 mm |  |
| Material: | Aço eletrolítico |

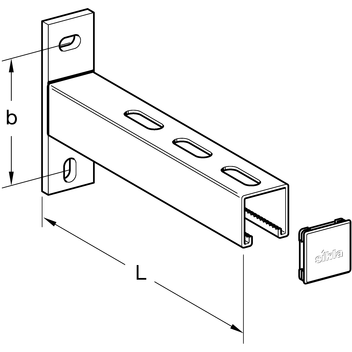

| Tipo | L [mm] | Base de parede [mm] | b [mm] | Diâmetro [mm] | Peso [kg] | Quant. [caixa] | Código |
|---|---|---|---|---|---|---|---|
| 27/25 – 200 | 203 | 88 x 30 x 6 | 64 | 10 x 15 | 0.25 | 25 | 112326 |
| 27/25 – 250 | 253 | 88 x 30 x 6 | 64 | 10 x 15 | 0.29 | 25 | 112327 |
| 27/25 – 300 | 303 | 88 x 30 x 6 | 64 | 10 x 15 | 0.34 | 25 | 112328 |
| 27/25 – 500 | 503 | 88 x 30 x 6 | 64 | 10 x 15 | 0.49 | 25 | 112329 |
| 27/25 – 700 | 703 | 88 x 30 x 6 | 64 | 10 x 15 | 0.65 | 1 | 112330 |
| 27/37 – 300 | 304 | 88 x 30 x 6 | 64 | 10 x 15 | 0.43 | 25 | 111458 |
| 27/37 – 500 | 504 | 88 x 30 x 6 | 64 | 10 x 15 | 0.64 | 25 | 111459 |
| 27/37 – 700 | 704 | 88 x 30 x 6 | 64 | 10 x 15 | 0.84 | 1 | 111460 |
| 27/37 – 800 | 804 | 88 x 30 x 6 | 64 | 10 x 15 | 0.96 | 1 | 111461 |
| 41/41 – 200 | 196 | 134 x 40 x 8 | 100 | 13 x 18 | 0.68 | 10 | 115609 |
| 41/41 – 260 | 258 | 134 x 40 x 8 | 100 | 13 x 18 | 0.81 | 10 | 153973 |
| 41/41 – 320 | 321 | 134 x 40 x 8 | 100 | 13 x 18 | 0.92 | 10 | 115618 |
| 41/41 – 445 | 446 | 134 x 40 x 8 | 100 | 13 x 18 | 1.16 | 10 | 115627 |
| 41/41 – 570 | 571 | 134 x 40 x 8 | 100 | 13 x 18 | 1.41 | 10 | 115636 |
| 41/41 – 820 | 821 | 134 x 40 x 8 | 100 | 13 x 18 | 1.89 | 1 | 149268 |
| 41/41 – 1010 | 1008 | 134 x 40 x 8 | 100 | 13 x 18 | 2.25 | 1 | 149277 |

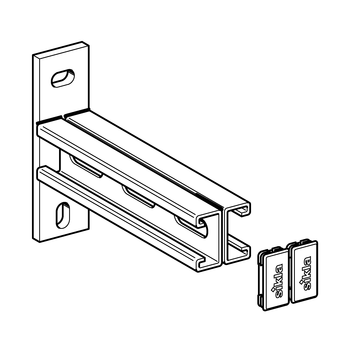

| 41/62 – 320 | 321 | 134 x 40 x 8 | 100 | 13 x 18 | 1.42 | 10 | 113296 |
| 41/62 – 445 | 446 | 134 x 40 x 8 | 100 | 13 x 18 | 1.76 | 10 | 113297 |
| 41/62 – 570 | 571 | 134 x 40 x 8 | 100 | 13 x 18 | 2.25 | 10 | 113298 |
| 41/62 – 820 | 821 | 134 x 40 x 8 | 100 | 13 x 18 | 3.05 | 1 | 113299 |
| 41/62 – 1010 | 1008 | 134 x 40 x 8 | 100 | 13 x 18 | 3.59 | 1 | 113300 |
| 27/25 q – 300 | 303 | 88 x 30 x 5 | 64 | 10 x 15 | 0.34 | 25 | 112366 |

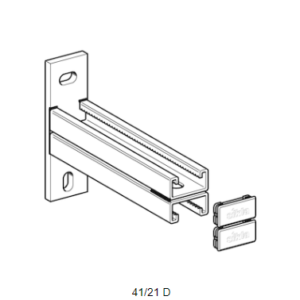

| 41/21 Dq – 320 | 320 | 134 x 40 x 8 | 100 | 13 x 18 | 1.20 | 10 | 180164 |
| 41/21 Dq – 570 | 570 | 134 x 40 x 8 | 100 | 13 x 18 | 1.95 | 10 | 190424 |
