Aplicação

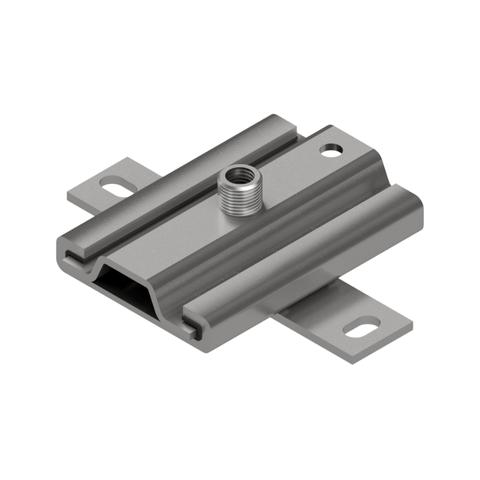

Patins de cargas pesadas para montagens industriais. Deve ser montado diretamente em Perfis Sikla, em paredes, tetos e chão de tijolo ou concreto. Esta versão do elemento deslizante é particularmente apropriado para a fixação com parafusos. Para utilizar de preferência com a abraçadeira Sikla Stabil D-3G e a Abraçadeira de Refrigeração SKS Top-2C. Existem várias possibilidades de conexão com as abraçadeiras, dependendo da respectiva carga: M12, M16 ou com adaptadores de ½” usando a rosca exterior (ver Adaptador rosca AD F/F).

Instalação

As guias deslizantes do Patins são reforçadas com fibra de vidro, o que garante a insonorização do deslizamento. Ao usar a versão ULTRAglide , a força ao corte resultante é reduzida pela metade. Desta forma, é possível a realização de estruturas de suporte otimizadas. Especialmente adequado para soluções de montagem ao teto e no chão e como guia para tubos em elevação. Para tubulações com DN ≥100 e, em todos os casos de cargas alternadas, deve reforçar-se a porca de tripla rosca 3G com uma contraporca de ½” (cód. 157092).

Dados Técnicos

Carga máxima FZ * sob ação do fogo FZ = tensão máx. adm. * A capacidade de carga dos elementos de conexão deve ser respeitada, especialmente sob ação do fogo.
