Aplicação

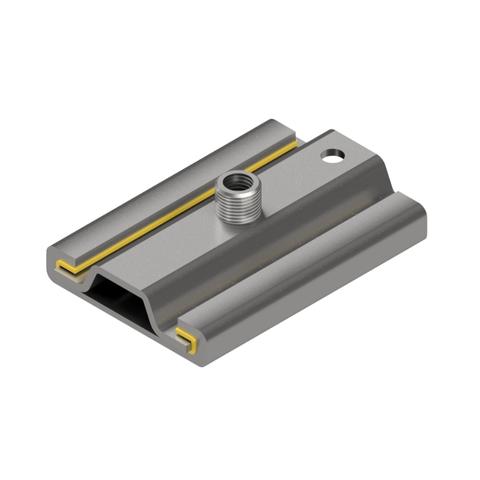

Patins de cargas pesadas para montagens industriais.
Para utilizar de preferência com a abraçadeira Sikla Stabil D-3G e a Abraçadeira de Refrigeração SKS Top-2C. Existem várias possibilidades de conexão com as abraçadeiras, dependendo da respectiva carga: M12, M16 ou com adaptadores de ½” usando a rosca exterior – ver Adaptador de rosca AD F/F.
As guias deslizantes do Patins são reforçadas com fibra de vidro, o que garante a insonorização do deslizamento.
Ao usar a versão
ULTRAglide , a força ao corte resultante é reduzida pela metade. Desta forma, é possível a realização de estruturas de suporte otimizadas.
Especialmente adequado para soluções de montagem para teto, chão e como guia para tubos em elevação.
Instalação
Para tubulações com DN ≥100 e em todos os casos de cargas alternadas, deve reforçar-se a porca de tripla rosca 3G com uma contraporca de ½” (cód. 157092).
Dados Técnicos
| Carga máx. admitida para montagem no teto: |
5,0 kN |
| Carga máx. admitida para montagem no chão: |
9,0 kN |
| Momento máx. flector para a instalação em parede para H3G2*: |
350 Nm |
| Temperatura máx. admitida (exposição permanente): |
130°C |
|
|
| Versão GS: |
|
| Coeficiente estático de fricção µ0 : |
0,18 |
| Coeficiente dinâmico de fricção µ: |
0,14 |
|
|
| Versão GS ULTRAglide: |
|
| Coeficiente estático de fricção µ0: |
0,07 |
| Coeficiente dinâmico de fricção µ: |
0,07 |
|
|
| Material: |
|
| Corpo do patins e patins: |
Aço, galvanização eletrolítica |
| Guias deslizantes: |
Poliamida, reforçada com fibra de vidro |
| Versão ULTRAglide: |
Com Nano revestimento adicional |
* O momento flector admitido do elemento de conexão (barra roscada ou tubo roscado) pode restringir a aplicação.
| Tipp |
Braço de alavanca máx.
[mm] |
Braço de alavanca máx.
ULTRAglide
[mm] |
Distância máx de deslizamento s
[mm] |
| H3G |
250 |
400 |
100 |
| H3G2 |
250 |
400 |
135 |
Carga máxima FZ * sob ação do fogo
| FWD 30
[N] |
FWD 60
[N] |
FWD 90
[N] |
FWD 120
[N] |
| ≤ 1.000 |
≤ 540 |
≤ 360 |
≤ 260 |
FZ = tensão máx. adm.
* A capacidade de carga dos elementos de conexão deve ser respeitada, especialmente sob ação do fogo.
