Aplicação

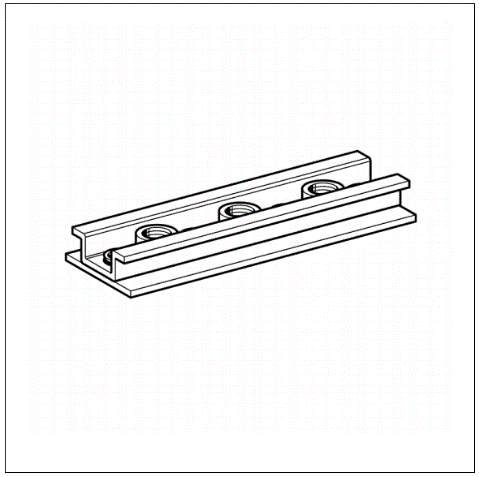

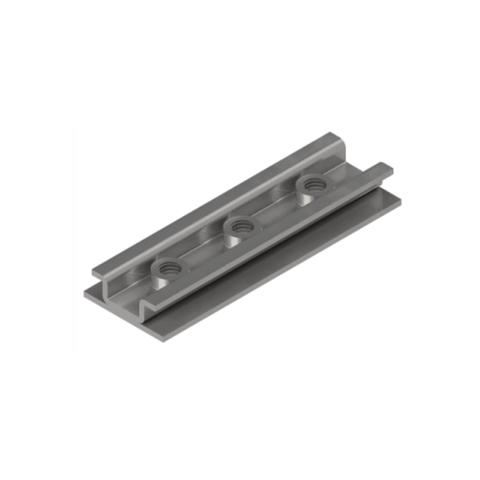

Os patins deslizantes GS 41 são utilizados em conjunto com perfis Sikla do Sistema 41. Existe a possibilidade de utilizá-lo como patins duplo ou simples; a montagem deve ser definida em função das cargas previstas. A distância máxima do deslizamento é determinada pelo comprimento do perfil que se utilize como guia. Para limitar esta distância devem utilizar reforço de trilho nas extremidades do perfil. Pode realizar-se qualquer combinação com todas as abraçadeiras Sikla Ratio S 2000 e Stabil D-3G. Existem diferentes possibilidades de ligação desde M12 até ao R1”. Para este tipo de ligação, utiliza-se uma Placa de Montagem, parafusada diretamente no Patim deslizante, com dois parafusos M10x20. Os patins deslizantes 41 são indicados para soluções de montagem no teto e piso, assim como para montagens verticais.Dados Técnicos

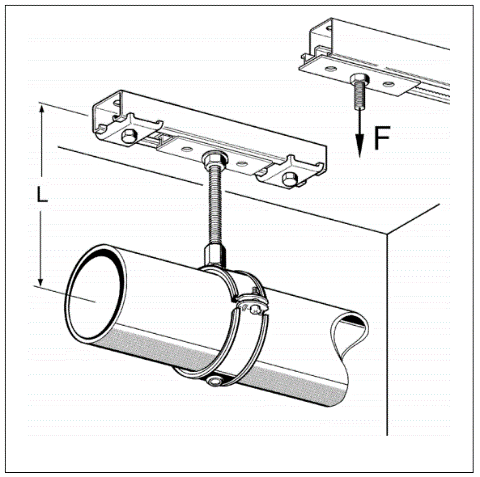

Carga máx. admissível para montagem o teto: Montagem simples: 6.0 kN Montagem dupla: 8.0 kN A carga pontual máxima permitida do perfil tem que ser respeitada. Carga máx. admissível para montagem o piso: Montagem simples/Montagem dupla: 4.0 kN Montagem simples com montagem dupla: 8.0 kN Comprimento máximo da alavanca Lmáx. (para montagem simples): 350 mm Coeficiente de atrito estático µ0: 0.16 Coeficiente de atrito estático µ: 0.14 Material: Componentes metálicos: Aço, galvanização eletrolítica Guias deslizante: Poliamida, reforçada com fibra de vidro O momento fletor permitido dos elementos de ligação (barras roscadas ou tubos roscados) podem restringir a aplicação.|
Tipo |
Conexão Roscada | Peso [kg] | QTD (Caixa) |
Código |

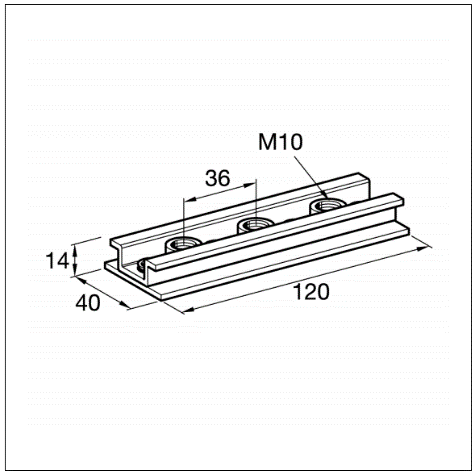

| 41 – M10 | M10 | 0.18 | 10 |
190658 |
