Aplicação

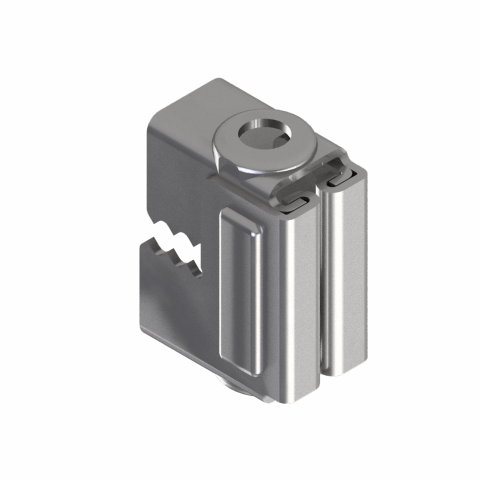

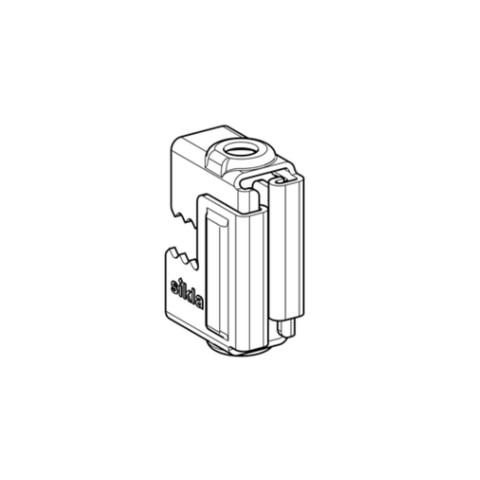

O grampo para vigas TCS F é um elemento projetado para conectar tubos, dutos e outros equipamentos para perfis metálicos. Com um mecanismo de travamento automático, permite posicionamento usando apenas uma mão. O Grampo TCS F pode ser usado tanto em pendurais simples como pendurais duplos com perfil.Instalação

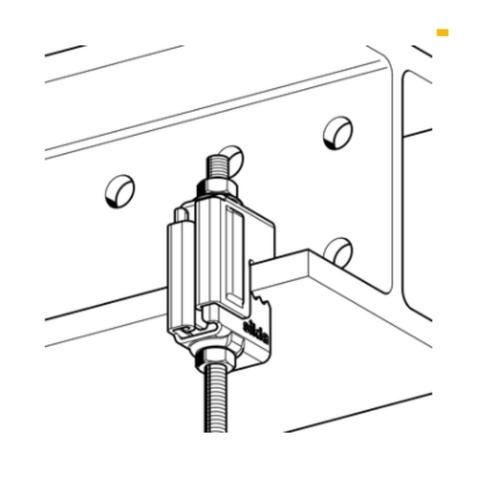

Coloque o grampo de viga ao redor do flange e empurre os dois componentes juntos. Passe a barra roscada pelo grampo e aperte ambas as porcas (torque de aperto 10Nm).Dados Técnicos
As cargas nominais indicadas abaixo aplicam-se a novos grampos de viga em combinação com flanges não danificadas. Carga nominal: 3,5 kN Material: Aço de alta tensão, zincadoAprovações
Compatível com os regulamentos VdS e FM para sistemas de sprinklers. Vds G418017|
Tipo |
Conexão | Faixa de fixação em flange paralela[mm] | Peso[kg] | QTD (Caixa) | Código |
| TCS F VdS/FM | Ø 10.5 | 30 | 0.12 | 50 |
116488 |
