A abraçadeira Sprinkler Loop é uma solução ágil e eficiente para sustentação de sistemas de proteção contra incêndios.
Descrição
A abraçadeira Sprinkler Loop é a solução perfeita para instalação de sistemas de proteção contra incêndios. Sua montagem é simples e ágil, ideal para abrigar tubulações do sistema de proteção.
Ela conta com bordas arredondadas, porcas de flange e porcas Sprinkler N. Feita de aço galvanizado, ela respeita a norma DIN EN 10327 e apresenta alta resistência e durabilidade. No Brasil, são comumente chamadas de abraçadeiras tipo Gota ou Pera.

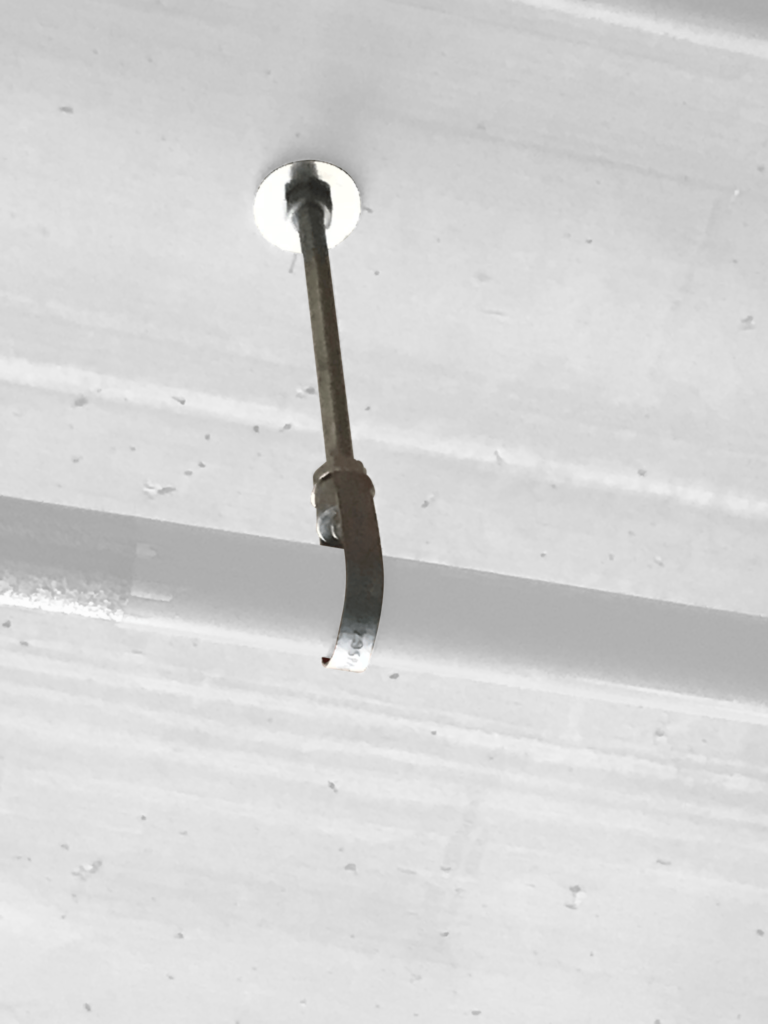

Use para instalar tubulações aéreas através de suportes tipo pendural, ou para redes de combate a incêndios, de maneira fácil, sem esforço e com mais agilidade.
APLICAÇÃO
A abraçadeira Sprinkler Loop é usada para aplicação em diversos tipos de tubulações e disciplinas, desde tubulações de combate a incêndios (redes de hidrantes e redes de Sprinklers), até redes de utilidades, hidrossanitário e outros.
CONFIGURAÇÃO
A abraçadeira conta com bordas arredondadas, porcas de flange e porcas Sprinkler N, todas fornecidas em conjunto. Possuem Homologação FM e Vds.
DADOS TÉCNICOS
Material: aço galvanizado de acordo com a norma DIN EN 10327
APROVAÇÕES / CONFORMIDADE
Aprovação FM ou VdS (No. G4850025)
As abraçadeiras acima do tamanho 76,1 (2 1/2“) têm aprovação FM e VdS.
Tipo | NB | Conexão | D | H | Peso | Quant. | Código |
26,9 | 3/4″ | M10 (FM) | 27 | 65 | 0,05 | 100 | 113414 |
33,7 | 1″ | M10 (FM) | 34 | 65 | 0,06 | 100 | 102126 |
42,4 | 1 1/4″ | M10 (FM) | 43 | 65 | 0,06 | 50 | 102135 |
48,3 | 1 1/2″ | M10 (FM) | 49 | 70 | 0,06 | 50 | 102144 |
60,3 | 2″ | M10 (FM) | 61 | 79 | 0,07 | 50 | 102153 |
76,1 | 2 1/2″ | M10 | 77 | 98 | 0,14 | 25 | 102320 |
88,9 | 3″ | M10 | 90 | 113 | 0,16 | 25 | 102339 |
108 | M10 | 110 | 142 | 0,19 | 25 | 102348 | |
114,3 | 4″ | M10 | 115 | 142 | 0,19 | 25 | 102357 |
133 | M12 | 135 | 155 | 0,22 | 25 | 102366 | |
139,7 | 5″ | M12 | 142 | 155 | 0,22 | 25 | 102375 |
159 | M12 | 161 | 185 | 0,25 | 25 | 102384 | |
168,3 | 6″ | M12 | 170 | 185 | 0,26 | 25 | 102393 |
219,1 | 8″ | M16 | 221 | 239 | 0,56 | 10 | 102409 |
