Suportes Modulares Práticos, Seguros e Tecnológicos
Os produtos que compõem a linha Sikla são caracterizados pela alta tecnologia, modernidade e, principalmente, pela absoluta eficiência e segurança. Esta solução atende a diferentes segmentos do mercado, permitindo que instalações rápidas sejam realizadas, otimizando a montagem, por exemplo, de estruturas modulares para tubulações, pipe racks, skids e subestruturas. Com design intuitivo que proporciona praticidade, as soluções da Sikla promovem a fixação simplificada de sistemas, dispensando a necessidade de soldagem ou pintura. Os produtos da marca se destacam por sua flexibilidade, agilidade e confiabilidade, que são características indispensáveis no setor industrial!Ângulo Articulado UG

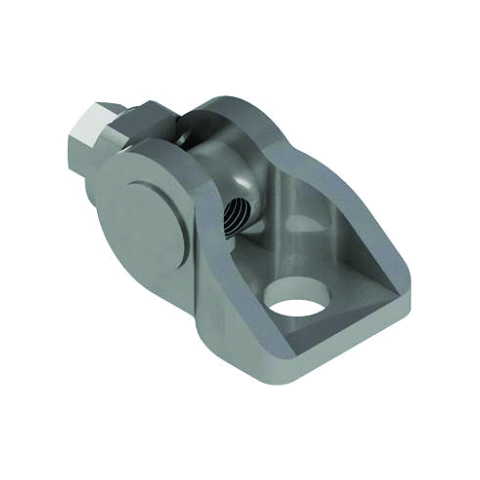

O Ângulo Articulado UG faz parte dos produtos voltados à fixação de vigas e telhados. A peça de conexão universal proporciona uma solução versátil para unir componentes não dispostos horizontalmente. Sua fixação pode ser realizada diretamente em diversas superfícies, como edifícios, grampos e perfis. Um exemplo típico de sua aplicação se dá em cenários envolvendo montagens e obras, onde várias barras roscadas são utilizadas para suportar mão francesa ou reforçar os suportes de patins deslizantes. Além disso, o dispositivo é ideal para aplicações que requerem pontos fixos, sendo que os tipos UG FP foram especialmente projetados para unir as abas das abraçadeiras em estruturas de pontos fixos.Benefícios do Dispositivo de Conexão UG
Uma das maiores vantagens promovidas pelo Ângulo Articulado UG é a fabricação simplificada de diferentes conjuntos de tirantes, os quais têm a finalidade de sustentar suportes ou reforçar estruturas deslizantes e de ponto fixo. Em adição, podemos destacar algumas características da peça, como:- Ajuste angular ilimitado;
- Regulagem em altura e comprimento facilitada, feita através da rotação de uma barra roscada;
- Retenção da cabeça roscada do pivô;
- Conexão segura da porca à placa adaptadora;
- Agilidade de instalação, manutenção e reparo;
- Economia de tempo, dinheiro e mão-de-obra.
Configuração
Fornecido com placa adaptadora e porca.Instalação
Para instalar o Ângulo Articulado UG basta apertar a barra roscada completamente na cabeça pivô (controlar visualmente). Em seguida, é só fixar o ângulo ajustável apertando a porca de bloqueio — que acompanha o conjunto — contra a placa adaptadora.Dados Técnicos
| Tipo | Carga máx. admitida [kN] | Placa adaptadora ø DA [mm] | Porca |
|---|---|---|---|
| UG M8 | 5,8 | 10,5 | Porca de flange |
| UG M10 | 8,0 | 10,5 | Porca de flange |
| UG M12 | 13,0 | 16,5 | Porca de flange |
| UG M16 | 13,0 | 16,5 | Porca hexagonal |
| UG FP M12 | 10,0 | 16,5 | Porca de flange |
| UG FP M16 | 10,0 | 16,5 | Porca hexagonal |
| Tipo | FWD 30 [kN] | FWD 60 [kN] | FWD 90 [kN] | FWD 120 [kN] |
|---|---|---|---|---|
| M8 | 0,60 | 0,45 | 0,34 | 0,26 |
| M10 | 0,60 | 0,60 | 0,54 | 0,42 |
| M12 | 1,60 | 1,03 | 0,79 | 0,61 |
| M16 | 1,60 | 1,60 | 1,47 | 1,13 |
| Material: | Aço, galvanização eletrolítica (versões M8 e M10) |
| Ferro fundido maleável, galvanização eletrolítica(versões M12 e M16) |
