Garra de Perfil SB 46

Aplicação

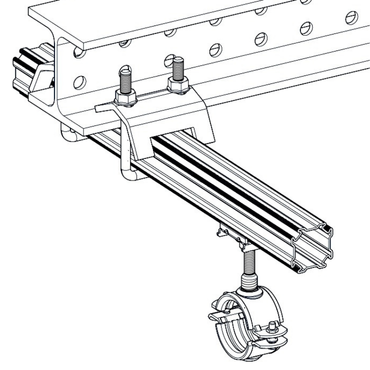

Elemento de fixação que conecta o Perfil PRO 46 às vigas de aço, permitindo a instalação perpendicular da mão-francesa de forma rápida e segura.

Configuração

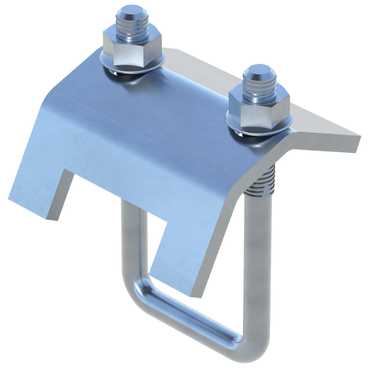

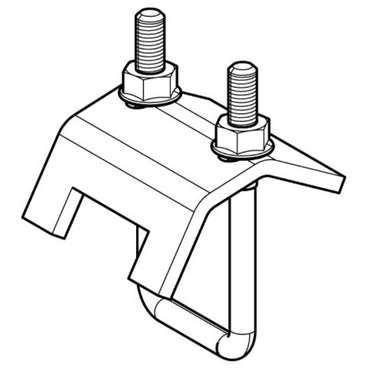

Suporte roscado em U M10

Base 2 Porcas flange M10

Instalação

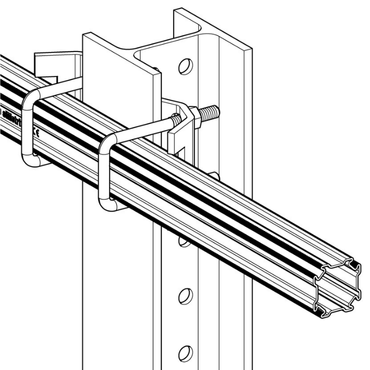

Utilizar sempre os suportes de fixação em pares. Adequado para espessuras de flange de viga de 1 a 30 mm.

Dados Técnicos

TipoRoscaBinário de aperto
[Nm]
Fz
por garra de perfil
[kN]
Fy
[kN]
My
[kNm]
Mz
[kNm]
SB 46 M10M10206,26***

*Verificar as dimensões e a adequação através do guia de instalação siMetrix, para as forças laterais e momentos de flexão permitidos.

Material: Aço, classe de resistência 8.8, com revestimento HCP.



TipoPeso
[kg]
Quant.
[caixa]
Código
SB 46 M100,5120803870
