O minipórtico da Hartbau é uma solução criada para apresentar os principais produtos durante as visitas aos clientes, em uma maleta compacta e leve.

Nesta maleta, o cliente terá contato direto com as principais soluções da Hartbau, podendo comprovar sua eficácia em primeira mão.

Neste artigo, você entenderá o que acompanha o minipórtico e quais são as soluções que ele apresenta.

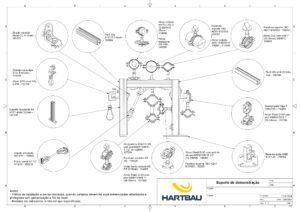

O que vem na maleta do minipórtico?

Além do material gráfico em si, que traz informações técnicas sobre as soluções, a maleta leva consigo várias das soluções da Hartbau.

Base de apoio WBD

A base de apoio WBD é uma solução para apoio e fixação que atende diversas necessidades. Ela pode ser fixada no chão, na parede e até no teto.

Perfil MS em inox

Um perfil MS em inox, já cortado no tamanho ideal para o pórtico. Basta encaixar o perfil na base e apertar o parafuso, e você tem uma mão francesa, com o tamanho necessário para sua aplicação.

Suporte de parede AK – HCP

O suporte AK – HCP é um suporte que já tem uma base soldada ao perfil, ou seja, já vem pronto para uso. Ele é um suporte tipo mão francesa, ideal para a montagem rápida de sistemas de suportação de tubulações, dutos ou instalações sobre perfis.

Porca Speed

A porca speed é um tipo de porca clicável com giro automático, que pode ser usada para diversos tipos de apoios.

Ângulo Conexão Stabil CN CC 41- 90º

O Ângulo Conexão Stabil CN CC 41- 90º pode ser fixado facilmente ao perfil, permitindo seu ajuste, mas sem escorregar ou se movimentar involuntariamente.

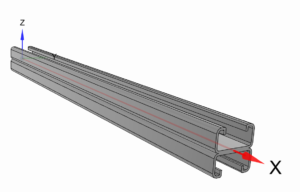

Perfil MS duplo

Um perfil MS duplo que pode ser usado dos dois lados para realizar as conexões.

Grampo para viga TCS F

Um grampo com 350 kg de capacidade de carga, que pode ser usado em sistemas preventivos de incêndio devido à homologação UL/FM.

Abraçadeira stabil

Uma abraçadeira de uso geral, fácil de rosquear e de ajustar. Existem variações, como a abraçadeira com silicone, utilizada para altas temperaturas. As abraçadeiras podem ser conectadas umas nas outras, com ajuda de um parafuso conector.

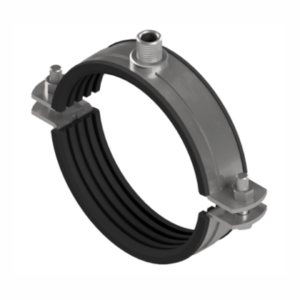

Abraçadeira Duo com Proteção

Abraçadeira Duo com Proteção é uma abraçadeira bipartida composta por duas peças com porca roscada dupla (M8/M10), é um produto que conta com revestimento de insonorização para instalações mecânicas e hidráulicas em tubulações de modo geral.

Abraçadeira Isolada em PU LKS 13

Abraçadeira Isolada em PU LKS 13 com isolamento adequado para a prevenção segura da condensação para o suporte de tubulações de refrigeração e de água gelada.

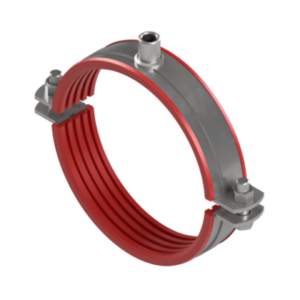

Abraçadeira Stabil D-3G com Proteção de Silicone

Abraçadeira Stabil D-3G com Proteção de Silicone , estas abraçadeiras são indicadas para montagem de tubulações em todo o tipo de instalações insonorizadas, em edifícios industriais, residenciais e públicos.

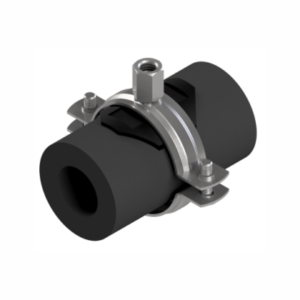

Abraçadeiras isoladas AKS

Com espuma elastomérica, para tubulações que exigem isolamento térmico, geralmente para baixas temperaturas.

A Abraçadeira Isolada AKS é indicada para a instalação de redes e tubulações de fluidos de baixa temperatura. Recomendada até O°C em condições de ambientes normais. Seu isolante térmico em PU rígido de alta densidade, aliado a barreira de vapor evitam pontos de condensação nos suportes.

Grampo TCS

Um grampo com capacidade para até 500 kg, que pode ser usado em sistemas preventivos de incêndio devido à homologação UL/FM.

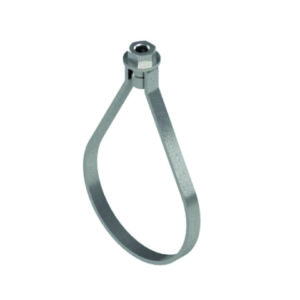

Abraçadeira SPK loop

Uma abraçadeira em formato de pinça que pode ser facilmente fixada na barra roscada com uma porca calha e uma porca flange.

Ângulo articulado UG

Um ângulo articulado que pode ser utilizado como uma mão francesa de reforço no perfil, utilizando porcas speed para seu travamento.

Parafuso suporte TBO

Um parafuso que já vem com suporte ideal para ser encaixado dentro do perfil, onde você pode rosquear diversas soluções, como abraçadeiras.

Patins deslizantes

Um patins deslizante para ser ajustado de acordo com a dilatação do sistema, fixado com uma porca speed, onde pode ser instalada uma abraçadeira.

Ângulo MWS

Utilizando uma porca suporte por dentro do perfil, fica fácil travar um ângulo MWS com ajuda de um parafuso. Esse ângulo pode ser usado como suporte para diversas aplicações, com ajuda de uma barra roscada.

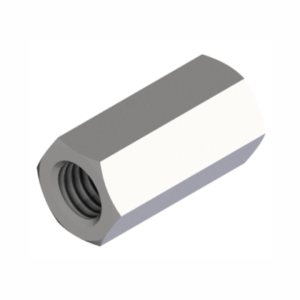

União Barra Roscada AD F/F

União Barra Roscada AD F/F – Elemento para a união de duas barras roscadas. Com abertura para permitir o controle visual do aparafusamento no interior.

Parafuso Conector NT 3G

Parafuso Conector NT 3G – elemento de conexão para abraçadeiras Stabil D-3G com diâmetro nominal maior ou igual que 1″ (se tiver revestimento de insonorização desde 3/4“) e Stabil D-A até 303 mm, para unir abraçadeiras e montar suportes carona.

Assista o vídeo

Todas as soluções mencionadas foram fixadas sem nenhum tipo de solda, de forma ágil e simples. Quer ver em ação? Assista ao vídeo de demonstração abaixo!

Conheça as soluções da Hartbau e facilite a execução do seu projeto!
