Conjunto PBS CC 46

Conjunto PBS CC 46

Sikla, siMetrix
Construção Naval, Instalações Elétricas, Instalações Prediais, Mecânicas e Hidráulicas, Onshore e Offshore, Pipe Rack, Plataformas Industriais, Redes de Incêndios, Sistemas HVAC

Aplicação

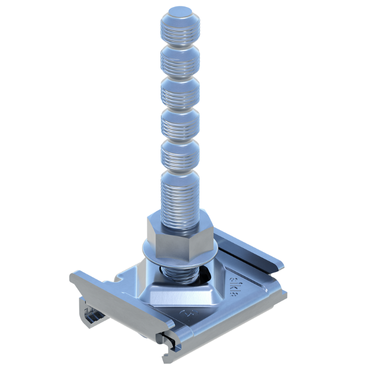

Sistema de montagem rápida para fixação de abraçadeiras de tubos e outros componentes ao perfil siMetrix Pro 46. O design autoretentor garante firmeza após o encaixe, mas permite reposicionamento manual com facilidade. O ajuste de altura é simples dentro do perfil siMetrix PRO 46, graças às roscas espaçadas a cada 10 mm, que possibilitam o encurtamento rápido com o cortador de hastes PBC, sem necessidade de serrar ou recortar roscas.

Configuração

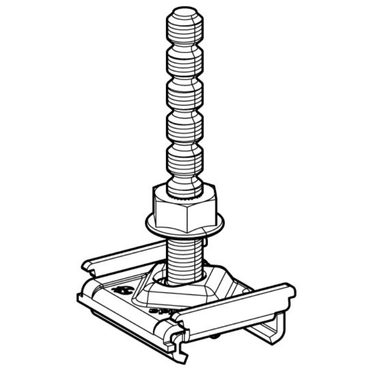

Blocos com parafuso roscado completamente pré-montado – tipos M8 x 50 e M10 x 50.

Instalação

Encaixe o bloco no perfil de montagem e, em seguida, aperte o elemento de fixação com a contraporca. Para remover, desaperte a contraporca, pressione o rebordo superior do bloco (ponto mais alto) e puxe-o para fora do perfil de montagem.

Dados Técnicos

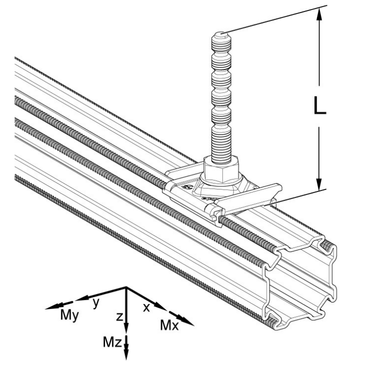

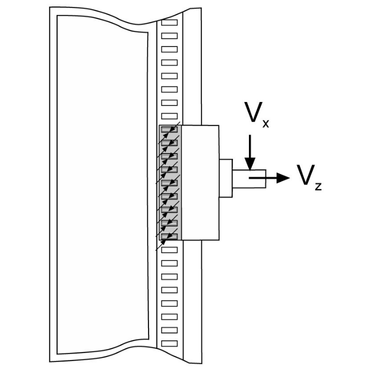

Tipo	± V_x,_zul * [kN]	± V_y,_zul * [kN]	± V_z,_zul [kN] ≤ M8	± V_z,_zul [kN] ≥ M10	± M_x,_zul * [kNm]	± M_y,_zul * [kNm]
PBH 46	0,55	2,54	4,0	4,33	0,08	0,09

*Direção da carga não testada em RAL

Torque de torção: 15 Nm

Material: Aço, com revestimento HCP

Aprovações / Conformidade

Este produto recebeu a “Marca de Qualidade para Fixação de Tubos” e está sujeito a controlo externo de acordo com a norma RAL GZ-655.

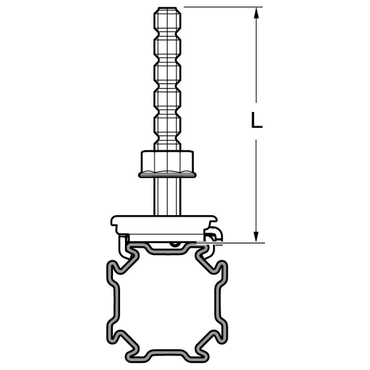

Tipo	L [mm]	Peso [kg]	Quant. [caixa]	Código
M8 x 50	50	0,12	25	803552
M8 x 90	90	0,13	25	803553
M8 x 140	140	0,15	25	803554

M10 x 50	50	0,14	25	803555
M10 x 90	90	0,15	25	803556
M10 x 140	140	0,18	25	803557
