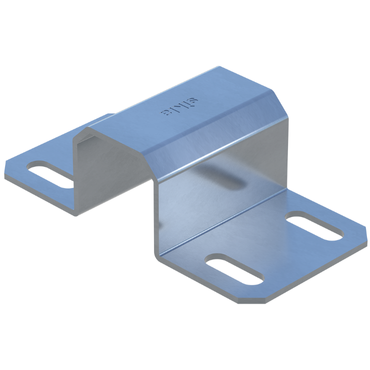

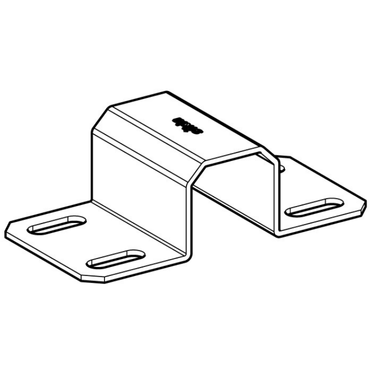

Conexão de perfil MPH MS 46

Conexão de perfil MPH MS 46

Sikla, siMetrix
Construção Naval, Instalações Elétricas, Instalações Prediais, Mecânicas e Hidráulicas, Onshore e Offshore, Pipe Rack, Plataformas Industriais, Redes de Incêndios, Sistemas HVAC

Aplicação

Para realização de uma conexão cruzada entre os diferentes sistemas Sikla, siMetrix, siFramo e Siconnect.

Tipo MPH PRO 46 W para conexão com parafuso.

Configuração

Tipo PRO 46 – 41: pré-montado num conjunto com 2 x conjunto de blocos.

Tipo MS 41 – 46: pré-montado num conjunto com 2 x porcas speed.

Instalação

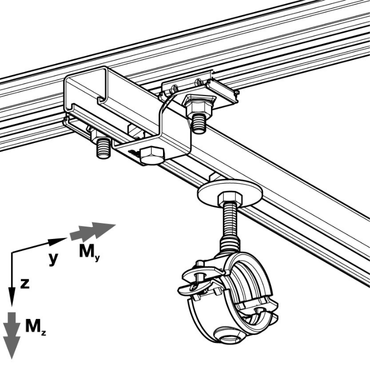

Conexão de um perfil PRO 46 a uma viga TP F 80 ou 100 com parafusos autorroscantes FLS F. A combinação do perfil PRO 46 e do perfil MS 41 é feita com porcas speed. A conexão transversal do perfil MS 41 ao perfil PRO 46 é efetuada em ambos os lados com o bloco PBH 46.

Dados Técnicos

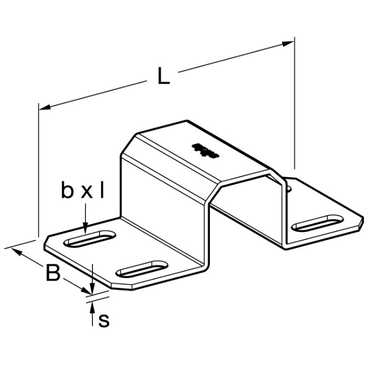

Tipo	L [mm]	B [mm]	s [mm]	b x l [mm]
MPH F 80 – 46	162	80	3,0	20 x 11
MPH F 100 – 46	162	100	3,0	20 x 11
MPH PRO 46 – 41	127	40	2,5	–
MPH MS 41 – 46	132	40	2,5	–
MPH PRO 46 W	132	40	2,5	–

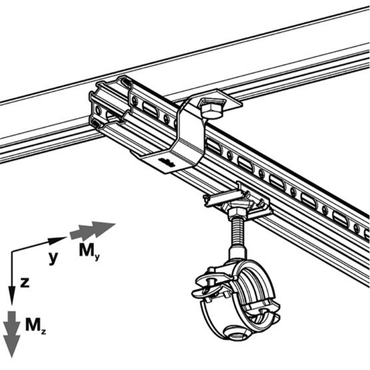

Tipo	F_x [kN]	F_y [kN]	F_z [kN]	M_y [kNm]	M_z [kNm]
MPH F 80 – 46	0,32	12,0	10,0	0,61	0,55
MPH F 100 – 46	0,36	14,0	12,5	0,99	0,92
MPH PRO 46 – 41	0,32	1,06	5,73	0,10	0,30
MPH MS 41 – 46	0,19	2,67	6,0	0,10	0,12
MPH PRO 46 W	0,32	1,06	5,73	0,10	0,30

Material: Aço com revestimento HCP

Tipo	Peso [kg]	Quant. [caixa]	Código
MPH F 80 – 46	0,42	15	802546
MPH F 100 – 46	0,54	10	802547
MPH PRO 46 – 41	0,39	10	803866
MPH MS 41 – 46	0,15	10	803867
MPH PRO 46 W	0,16	20	805343
