A abraçadeira isolada HB 19-25 é capaz de suportar baixas temperaturas, podendo ser utilizada na instalação de tubulações de fluidos que reduzem a temperatura ao seu redor.
Ideal para instalações industriais, ela é resistente, durável e construída com materiais de alta qualidade e confiabilidade.
Aplicações
A Abraçadeira Isolada 19-25 é indicada para a instalação de redes e tubulações de fluidos de baixa temperatura, como por exemplo redes de água gelada. Recomendada até 0°C em condições de ambientes normais. Seu isolante térmico em PU rígido de alta densidade, aliado a barreira de vapor evita pontos de condensação nos suportes.
Configuração
A abraçadeira HB 19-25 é composta por abraçadeira metálica bipartida com proteção em borracha EPDM e isolante térmico constituído em PU de alta densidade, recoberto com lâmina de PVC com fechamento autoadesivo, possui ainda faces revestidas em espuma elastomérica.

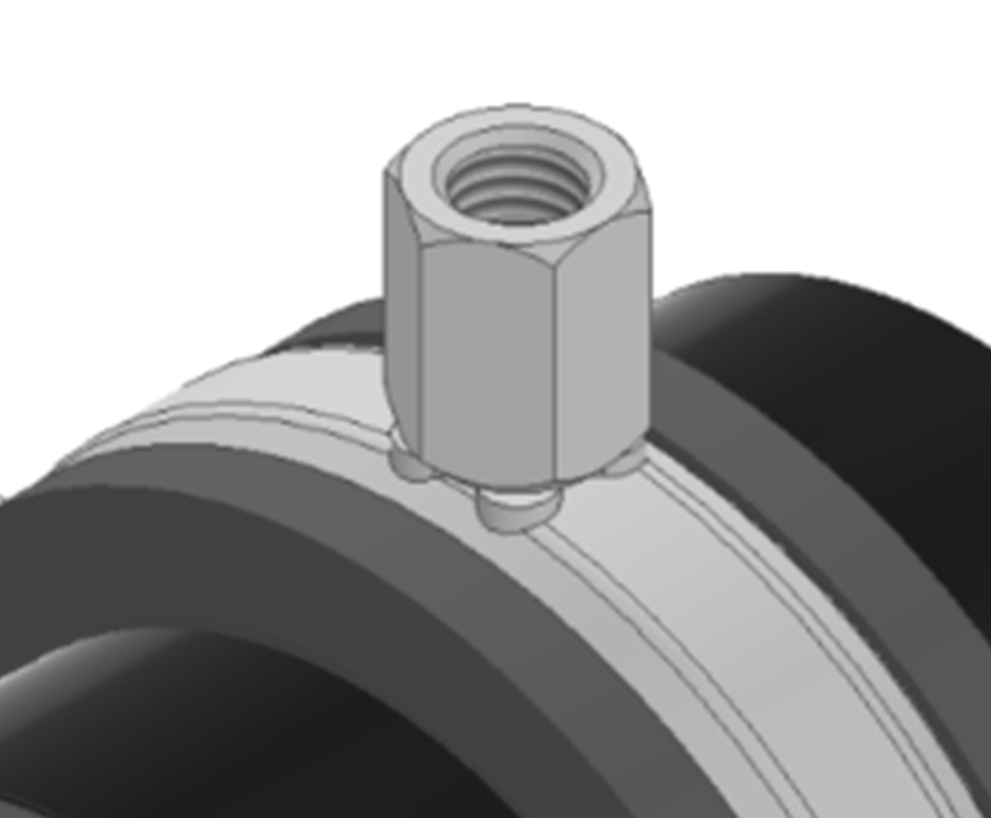

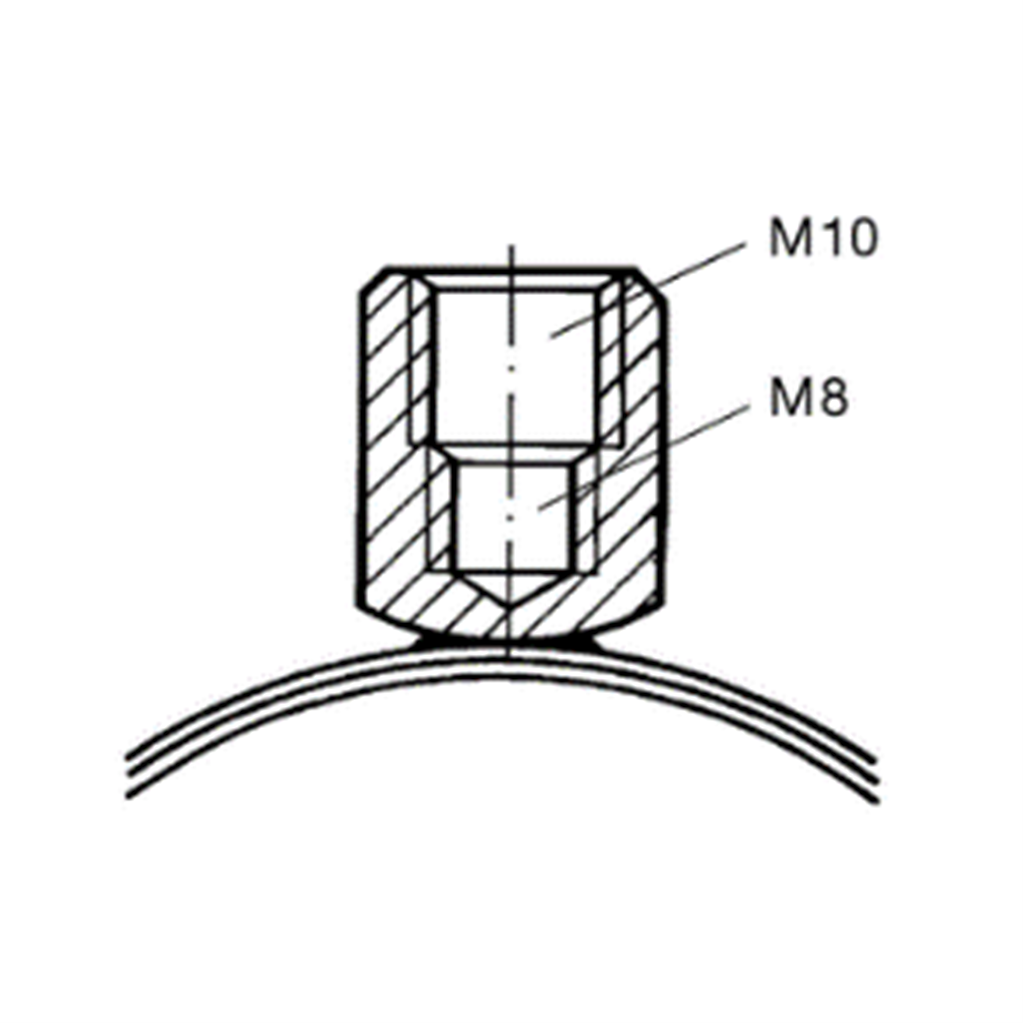

Duas roscas de conexão (M8 e M10) para modelos até 63″mm

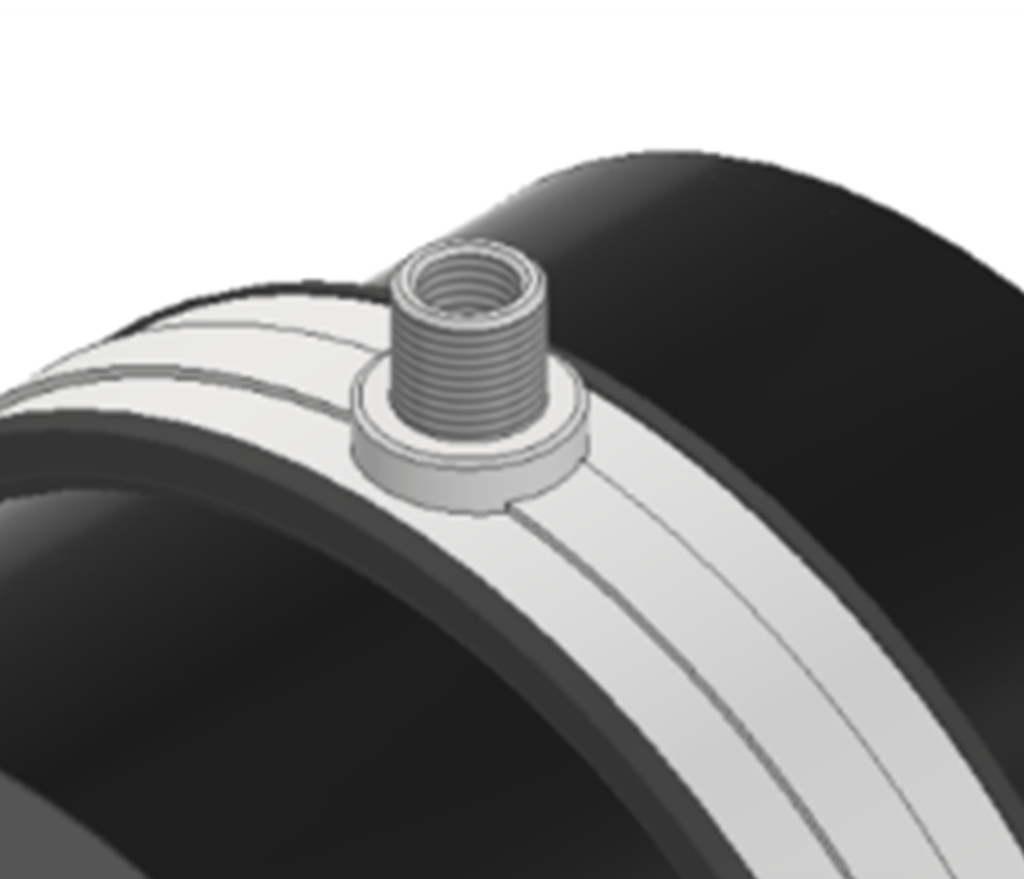

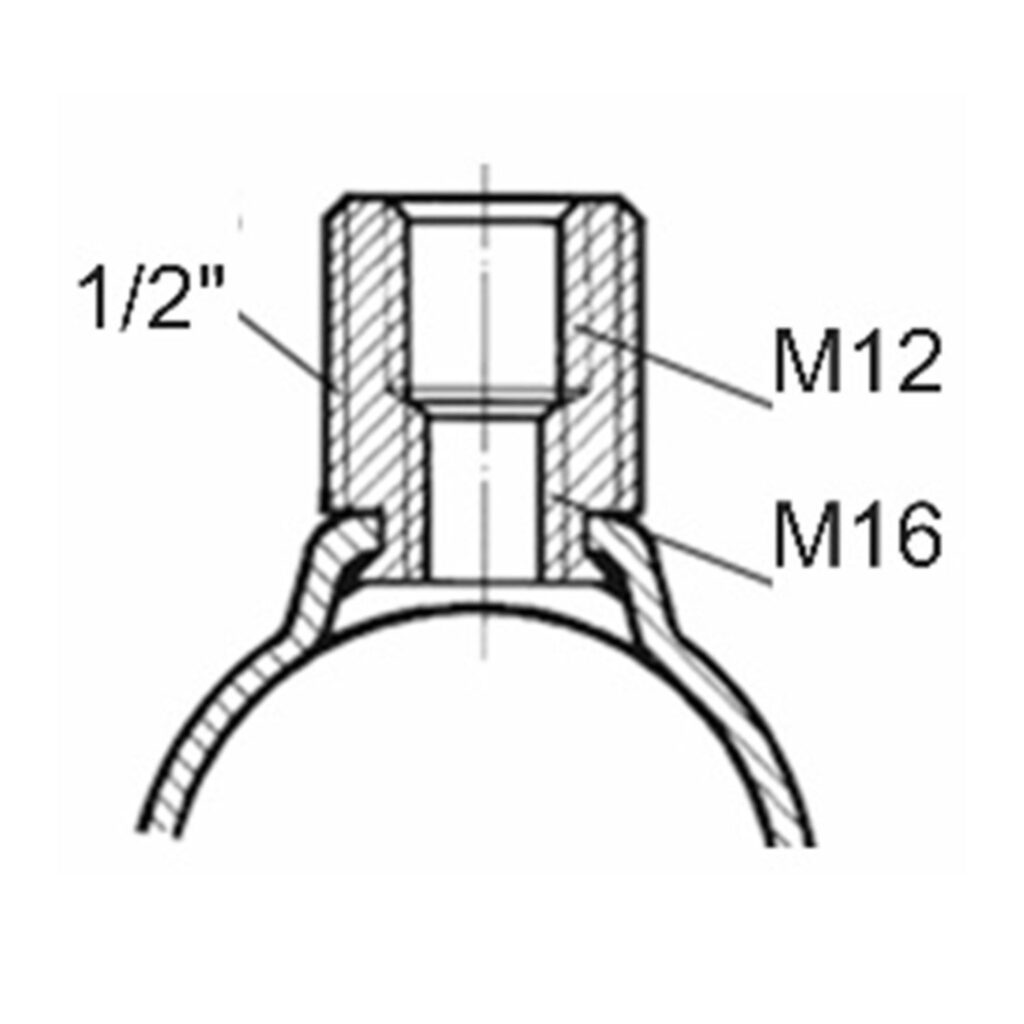

Três roscas de conexão (1/2″, M12 e M16) para os modelos com mais de 63″mm
Dados Técnicos
| Material abraçadeira | Aço, eletrogalvanizado ou HCP | ||
| Núcleo de isolamento | PU (Densidade 80 – 120 kg/m³ | ||
| Revestimento transv. | Espuma elastomérica | ||
| Proteção p/ insonorização | SBR/EPDM | Faixa de Temperatura | -50°C a +115°C |
| Revestimento longit. | Filme PVC 0,4 mm | Tolerâncias Dimensionais | Diâmetro +2 mm Espessura ± 8mm |
| Cond. Térmica | λ (0° C) = 0.033 W/(mK) |
| Tubulações – Medidas Nominais | |||||||||||
| SCHEDULE [NBR 5590] | Tubos OD | PPR | Cobre | Diâmetro Interno do Isolamento D [mm] | Espessura do Isolamento S [mm] | Comprimento do Isolamento
b [mm] |
Comprimento Abraçadeira B [mm] | Roscas | Peso [Kg] | Distância máxima entre apoios [mm] | Código HB (*) |
| [pol] | [pol] | [mm] | [pol] | ||||||||
| ¼” | ½”
5/8” |
– | ½”
5/8” |
16 | 19 | 50 | 105 | M8/M10 | 0,21 | 2500 | 409002 |
| 3/8”
½” |
¾”
7/8” |
20 | ¾
7/8”” |
23 | 19 | 80 | 112 | M8/M10 | 0,23 | 2750 | 409003 |
| ¾” | 1”
1 1/8” |
– | 1
1 1/8” |
29 | 19 | 80 | 125 | M8/M10 | 0,23 | 3000 | 409004 |
| 1” | 1 ¼” | 32 | 1 1/4”
1 3/8” |
36 | 19 | 80 | 134 | M8/M10 | 0,27 | 3000 | 409005 |
| – | 1 ½” | – | 1 ½”
|
38 | 22 | 80 | 141 | M8/M10 | 0,33 | 3500 | 409006 |
| 1 1/4” | 1 ¾” | 40 | 1 5/8”
|
43 | 22 | 80 | 147 | M8/M10 | 0,33 | 3500 | 409007 |
| 1 1/2” | – | – | 2 7/8″
|
48 | 22 | 80 | 147 | M8/M10 | 0,40 | 4000 | 409008 |
| – | 2” | 50 | 2 1/8”
|
54 | 22 | 80 | 160 | M8/M10 | 0,50 | 4500 | 409009 |
| 2” | – | – | 2 3/8”
|
60 | 22 | 100 | 160 | M8/M10 | 0,51 | 4500 | 409010 |
| – | – | 63 | 2 ½”
2 5/8” |
67 | 25 | 100 | 173 | M8/M10 | 1,43 | 4500 | 409011 |
| 2 1/2” | 3” | 75 | 3
3 1/8” |
80 | 25 | 120 | 218 | ½” M12/M16 | 1,61 | 5000 | 409012 |
| 3” | – | 90 | 3 ½” | 91 | 25 | 120 | 225 | ½” M12/M16 | 1,82 | 6000 | 409013 |
| 3 1/2” | 4” | – | 4”
|
104 | 25 | 135 | 243 | ½” M12/M16 | 3,58 | 6000 | 409014 |
| 4” | – | 110 | –
|
115 | 25 | 135 | 255 | ½” M12/M16 | 5,52 | 6000 | 409015 |
| 5” | – | – | –
|
142 | 25 | 150 | 276 | ½” M12/M16 | – | 6000 | 409017 |
| 6” | – | – | –
|
169 | 25 | 175 | 307 | ½” M12/M16 | – | 6000 | 409018 |
*Para abraçadeiras com tratamento High Corrosion Protection adicionar HCP ao final do código. Ex.: 409019HCP.
| Código HB | Carga de Trabalho [KN] | Torque de Aperto [Nm] |
| 409002 e 409003 | 0.45 | 2 |
| 409004 a 409010 | 0.90 | 2 |
| 409011 | 1.00 | 2 |
| 409012 a 409014 | 2.90 | 5 |
| 409015 e 409017 | 3.50 | 10 |
| 409018 | 7.50 | 10 |
