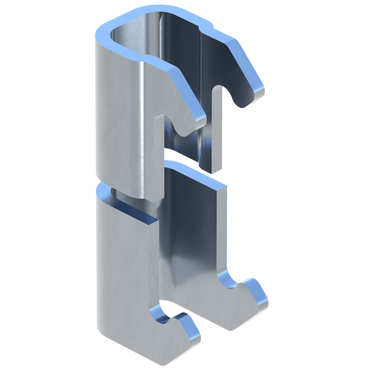

Grampo de perfil MPK 46

Grampo de perfil MPK 46

Sikla, siMetrix
Construção Naval, Instalações Elétricas, Instalações Prediais, Mecânicas e Hidráulicas, Onshore e Offshore, Pipe Rack, Plataformas Industriais, Redes de Incêndios, Sistemas HVAC

Aplicação

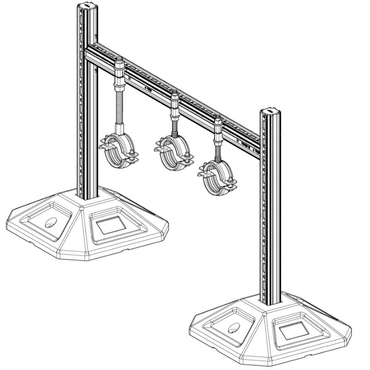

Com o grampo de perfil MPK 46, é possível fixar barras roscadas lateralmente ao Perfil PRO 46 de forma contínua. A altura da abraçadeira para tubulações pode ser ajustada sem limitações. Graças à área reduzida de instalação e à montagem lateral deslocada do perfil, as orelhas da abraçadeira podem ser posicionadas de modo a se sobreporem entre si.

Instalação

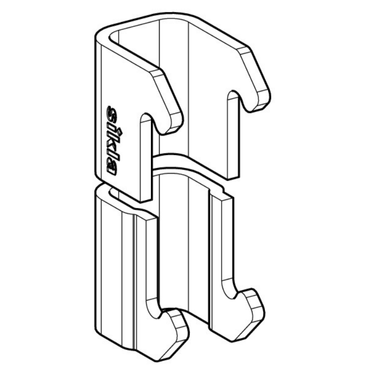

Encaixe o grampo de perfil MPK 46 num dos lados pressionando no meio. Em seguida, insira a barra roscada, defina a altura pretendida e fixe-a com uma porca hexagonal em cima e em baixo.

Dados Técnicos

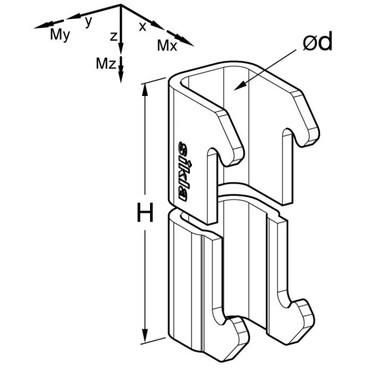

Tipo	d [mm]	H [mm]	± V_x,_zul [kN]	± V_y,_zul [kN]	± V_z,_zul [kN]
M8	9	45	0,5	0,84	2,93
M10	11	45	0,5	0,84	2,93
M12	13	45	0,5	0,84	2,93
M16	17	45	0,5	0,84	2,93

Binário de aperto: 15 Nm

Material: Aço, com revestimento HCP

Tipo	Peso [kg]	Quant. [caixa]	Código
M8	0,02	200	803862
M10	0,03	100	803863
M12	0,03	100	803864
M16	0,04	100	803865
