Aplicação

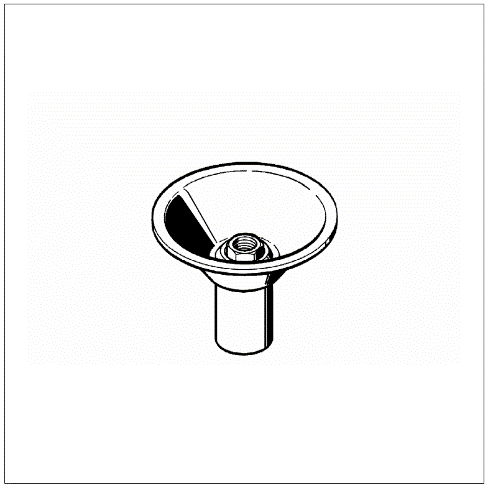

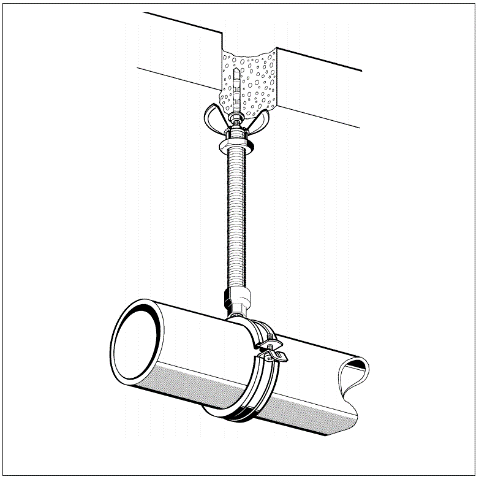

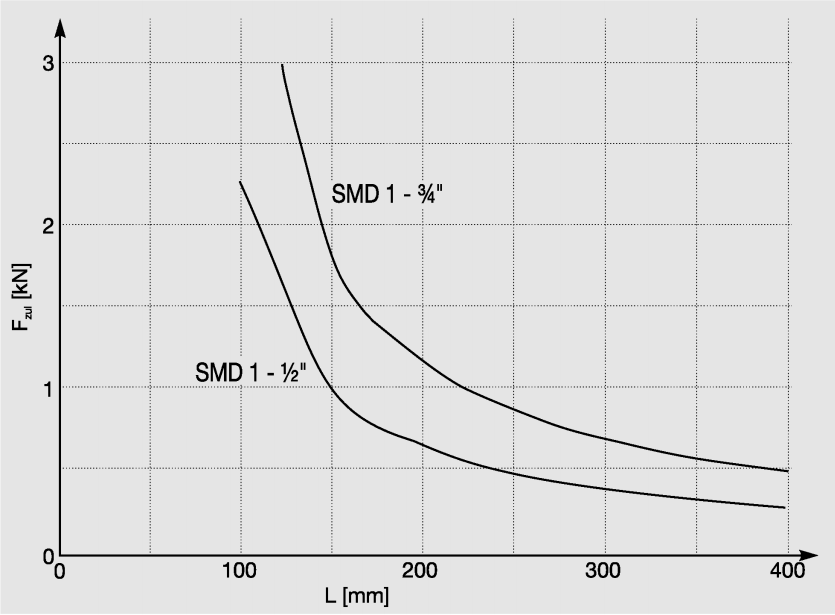

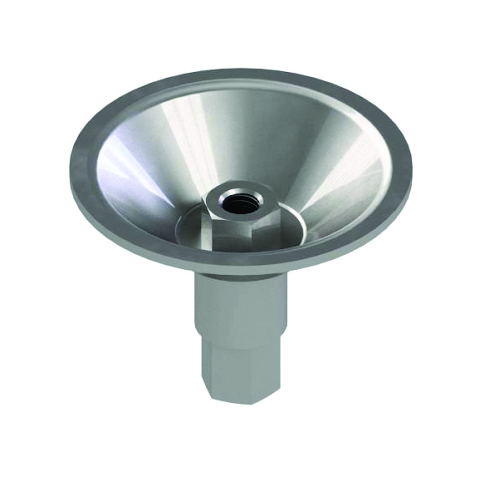

Elemento para montagem em ponto único ancorado em piso, parede ou teto. Com sua boa estabilidade, o Cone de Suporte SMD também pode ser usado como um elemento de montagem de ponto fixo. Neste caso, os valores permissíveis de forças laterais estão indicados na curva característica. Isso se aplica também em elemento de montagem na parede. Quando usados como elemento em ponto fixo, as abraçadeiras são conectadas diretamente no Cone SMD 1. Quando usado em características normais, uma barra roscada pode ser usada para ajuste de altura.Dados Técnicos
Os dados seguintes estão de acordo com a tensão de flexão admissível. σadm ≤ 160 N/mm2 and the bending fzul ≤ 3mm.
Material: Aço, Galvanizado
|
Tipo |
Rosca |
Rosca p/ Conexão na Construção |

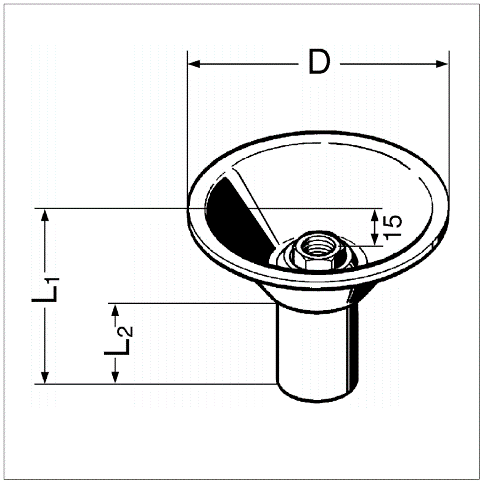

D [mm] |
L1 [mm] |
L2 [mm] |
Peso [kg] |
QTD (Caixa) |
Código |
| SMD 1-10 | M10 | M8 | 92 | 71 | 46 | 0.24 | 25 | 112382 |
| SMD 1-12 | M12 | M8 | 92 | 71 | 46 | 0.26 | 25 | 117513 |
| SMD 1-16 | M16 | M10 | 92 | 65 | 39 | 0.25 | 25 | 117984 |
| SMD 1-1/2” | ½” | M10 | 92 | 60 | 34 | 0.23 | 25 | 118125 |
| SMD 1-3/4” | ¾” | M12 | 92 | 60 | 36 | 0.25 | 25 | 118134 |
