Aplicação

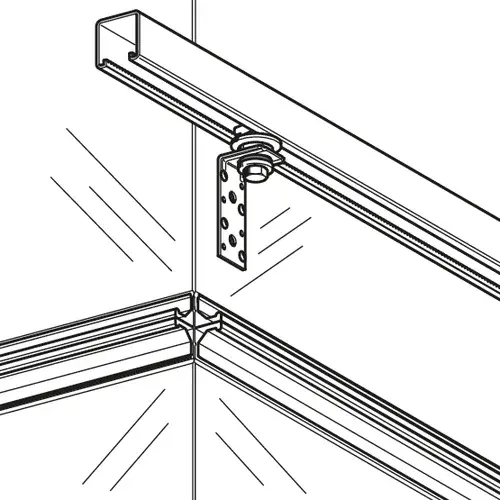

Elemento de montagem para duto retangulares instalados diretamente sob um teto ou para instalações suspensas montadas com barra roscada. Os tipos SL e SZ permitem a instalação de elementos de insonorização de acordo com a norma DIN 4109.
A ajustabilidade do furo alongado qualifica o ajuste das variações do furo e tolerâncias de construção. Para instalação de dutos, quando se utilizam as versões SL e SZ, os perfis e parafusos T garantem a distância adequada de forma a evitar ruídos da estrutura.
Configuração

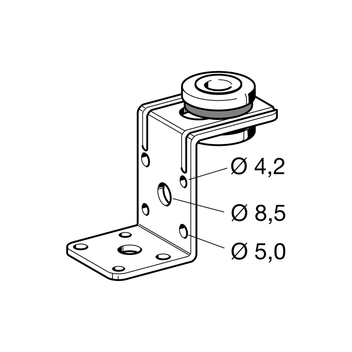

Os tipos SL e SZ vêm pré-montados com um elemento de insonorização e um casquilho metálico de 10,5 mm de diâmetro.
Instalação
O Suporte Angular pode ser fixo ao duto com rebites ( ø 4 – 5 mm), parafusos autorroscantes ( ø 4 – 5 mm) ou parafusos M8.
Dados Técnicos
| Carga máx. admitida: | 0,8 kN |
| Material (componente de metal): | Aço, galvanização eletrolítica |
| Isolamento inserido: | até 8,7 dB(A) |
| Elemento insonorização: | EPDM, schwarz |
| Resistência à temperatura: | de -50°C até +110°C |
