Aplicação
Abraçadeira tipo U RUB 46 para fixação de tubulações ao Perfil PRO 46. Pode ser utilizada como ponto fixo ou como guia para tubos horizontais e verticais.
Configuração

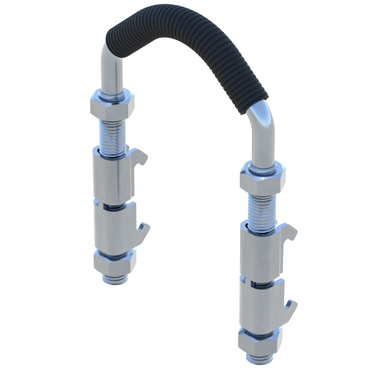

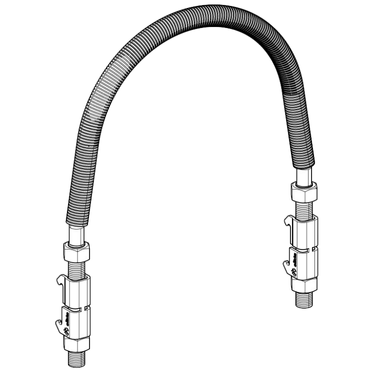

Completamente pré-montada como um conjunto, composto por:
2 x Grampo de perfil MPK 46
2 x Porcas hexagonais de cada lado
1 x Suporte de aço redondo com tubo ECT (para separação eletroquímica)
1 x Suporte deslizante GA 41-46 (fechado)
Instalação
Quando utilizado como suporte de guia, aperte as porcas localizadas em ambos os lados do suporte, na parte superior e inferior, mantendo o tubo livre para movimentação.

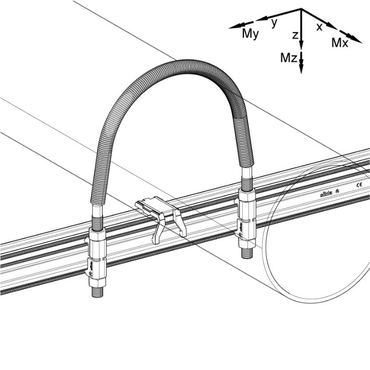

Quando utilizado como ponto fixo, aperte primeiro as porcas inferiores até que o tubo fique firme, e em seguida aperte as porcas superiores. Para pontos fixos, não exceda as forças permitidas na ligação estrutural nem as cargas de flexão da abraçadeira U RUB 46.
Dados Técnicos
| Tipo | ± Vx,zul [kN] | ± Vy,zul [kN] | – Vz,zul [kN] |
|---|---|---|---|
| RUB 46 | 1,05 | 1,08 | 5,43 |
Material: Aço, revestimento HCP
Mangueira ECT: PA 6.0, sem halogéneos, resistente aos raios UV

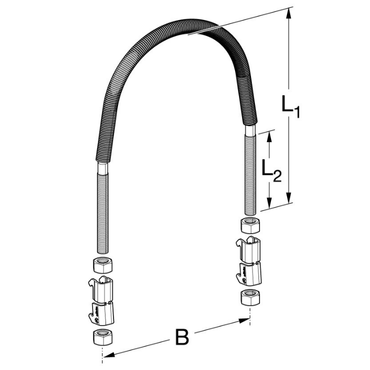

| Tipo | NB | B [mm] | L1 [mm] | L2 [mm] | Rosca | Peso [kg] | Quant. [caixa] | Código |
|---|---|---|---|---|---|---|---|---|
| 21,3 mm | 15 / 1/2“ | 42 | 87 | 71 | M8 | 0,13 | 50 | 805053 |
| 26,9 mm | 20 / 3/4“ | 47 | 92 | 73 | M8 | 0,14 | 50 | 805054 |
| 33,7 mm | 25 / 1″ | 54 | 99 | 77 | M8 | 0,14 | 50 | 805055 |
| 42,4 mm | 32 / 1 1/4“ | 62 | 107 | 80 | M8 | 0,15 | 50 | 805056 |
| 48,3 mm | 40 / 1 1/2“ | 70 | 115 | 80 | M8 | 0,15 | 50 | 805057 |
| 60,3 mm | 50 / 2″ | 84 | 130 | 90 | M10 | 0,26 | 50 | 805058 |
| 76,1 mm | 65 / 2 1/2“ | 100 | 146 | 90 | M10 | 0,28 | 50 | 805059 |
| 88,9 mm | 80 / 3″ | 114 | 160 | 90 | M10 | 0,30 | 50 | 805060 |
| 108 mm | 136 | 180 | 95 | M12 | 0,46 | 25 | 805061 | |
| 114 mm | 100 / 4″ | 142 | 186 | 95 | M12 | 0,47 | 25 | 805062 |
| 133 mm | 161 | 205 | 95 | M12 | 0,51 | 25 | 805063 | |
| 139 mm | 125 / 5″ | 168 | 212 | 95 | M12 | 0,52 | 25 | 805064 |
| 159 mm | 187 | 231 | 95 | M12 | 0,55 | 10 | 805065 | |
| 168 mm | 150 / 6″ | 198 | 242 | 95 | M12 | 0,57 | 10 | 805066 |
| 219 mm | 200 / 8″ | 247 | 291 | 95 | M12 | 0,66 | 10 | 805067 |
