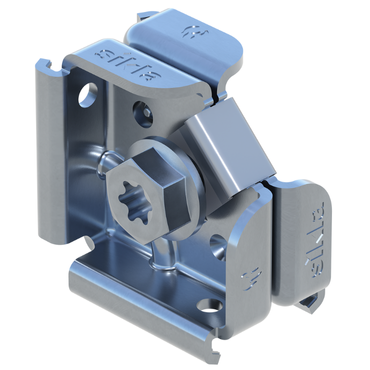

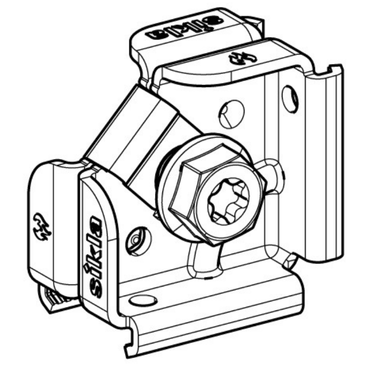

Ângulo de conexão CN 46

Ângulo de conexão CN 46

Sikla, siMetrix
Construção Naval, Instalações Elétricas, Instalações Prediais, Mecânicas e Hidráulicas, Onshore e Offshore, Pipe Rack, Plataformas Industriais, Redes de Incêndios, Sistemas HVAC

Aplicação

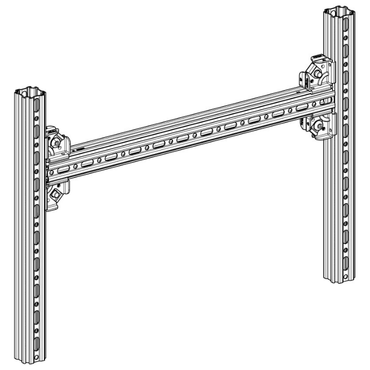

Elemento de conexão para criar perfis transversais ou mão-francesas no perfil siMetrix PRO 46.

Instalação

Pressione o conetor em ambos os perfis adjacentes e fixe-o apertando o parafuso.

Consoante a carga, podem ser utilizados um ou dois suportes por conexão. Os conectores devem ser sempre utilizados em pares para mão-francesas.

Dados Técnicos:

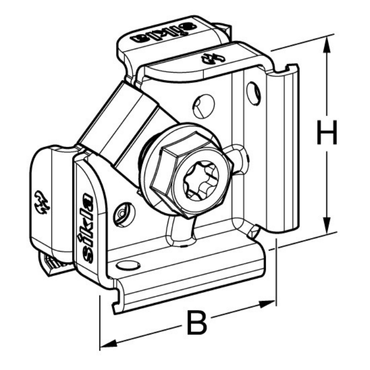

Tipo	H [mm]	B [mm]	Parafuso
CN 46	50	50	M10

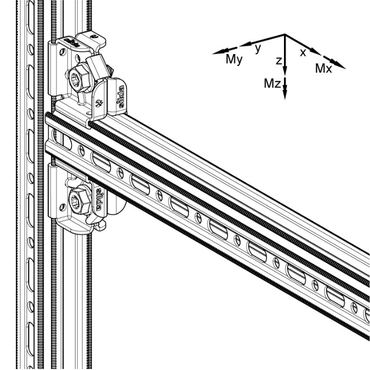

Tipo	V_x,_zul [kN]	± V_y,_zul [kN]	± V_z,_zul [kN]	M_y,_zul [kNm]	– M_y,_zul [kNm]	± M_z,_zul [kNm]
CN 46 (unitário)	0,72	0,83	0,72	0,12	0,09	0,02
CN 46 (em pares)	1,22	2,62	1,49	0,22	0,22	0,09

Material:

Ferramenta necessária: Torx T50 e sextavado exterior SW 17

Binário de aperto: 30 Nm

Material: Aço com revestimento HCP

Tipo	Peso [kg]	Quant. [caixa]	Código
CN 46	0,19	25	803545
