Aplicação

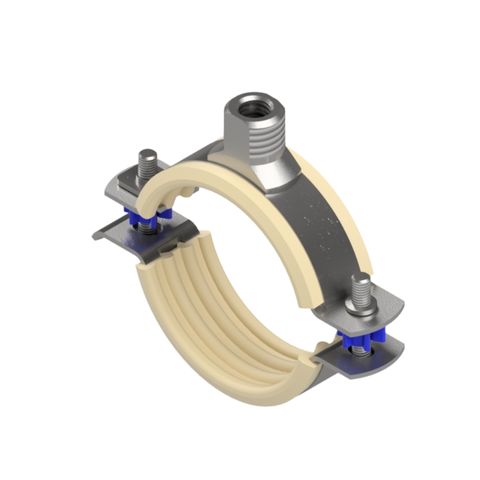

A Abraçadeira Ratio S-K é ideal para a fixação de tubulações plásticas, com ou sem revestimento, seguindo os padrões DIN e ANSI. Seu revestimento especial impede a difusão de solventes que possam comprometer a integridade dos tubos.
Indicada para instalações em tetos, paredes e pisos, essa abraçadeira pode ser utilizada em diferentes tipos de conexões:
– Sem adaptador: compatível com medidas M8 e M10;
– Com adaptador (verificar adaptador IG/IG): compatível com M12, M16, R 1/2″, R 3/4″ e R 1″;
– Para tubulações deslizantes a partir de 4”, recomenda-se o uso da Abraçadeira Stabil D-3G com Patim, Elemento Deslizante ou Bloco Metálico Deslizante.
Configuração
– Abraçadeira bipartida, pré-montada em um dos lados para facilitar a instalação;
– Sistema de fecho rápido patenteado, garantindo mais agilidade e segurança no encaixe;
– A partir de 40 mm de diâmetro, acompanha porca roscada tripla 3G inserida e soldada, proporcionando maior resistência e estabilidade.
Benefícios: Fácil instalação, alta resistência e compatibilidade com diferentes tipos de tubos plásticos.
Dados Técnicos
| Tamanho [mm] | Carga máx. admitida (tensão) |
|---|---|
| 16 – 75 | 0,65 kN |
| 90 | 1,00 kN |
| 110 | 1,20 kN |
A carga máxima recomendada foi calculada utilizando métodos estáticos específicos relativos à carga de rutura e restringindo a deflexão máxima a 1,5 mm ou 2% do diâmetro máximo de cada abraçadeira.
| Material: | |
| Abraçadeira: | Aço, galvanizado, anilhas PP |
| Perfil de borracha: | SBR/EPDM, bege |
| Resistência à temperatura: | -50°C até +110°C |
| Dureza: | 55+ / -5° Shore |
| Resistência ao fogo: | B2 (DIN 4102), não goteja |
| Resistência à ruptura: | 600 N/cm2 |
| Alongamento de ruptura: | 450 % |
| Absorção de impacto: | 45 % |
| Durabilidade: | Resistente às intempéries, ao envelhecimento e ao ozono (DIN 53508 e DIN 53509) |
