Aplicação

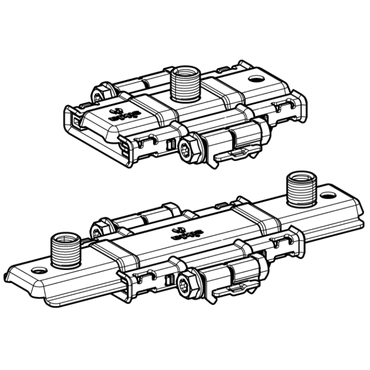

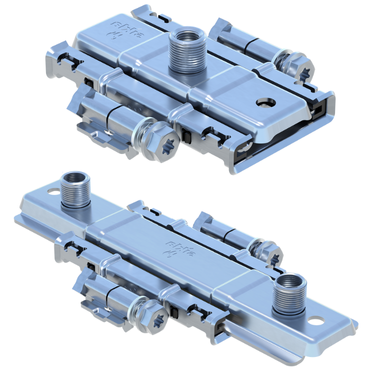

Conjunto deslizante para suportes simples ou duplos, destinado à criação de guias de suporte no perfil de montagem siMetrix PRO 46 ou diretamente na estrutura. Oferece diferentes possibilidades de fixação, conforme a carga, por meio da porca 3G: M10, M16 e 1/2¨.
Instalação
Para instalações de suportes a partir de DN 100, deve-se montar uma porca de bloqueio sobre a porca de rosca tripla 3G em ambos os conjuntos de patins.
Dados Técnicos

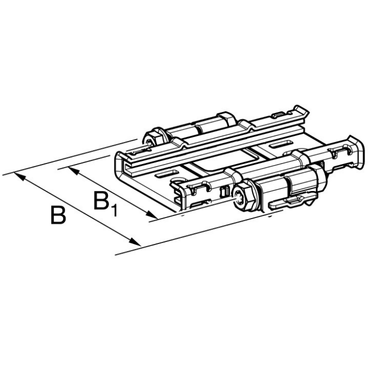

| Tipo | L [mm] | H [mm] | L1 [mm] | B [mm] | B1 [mm] | Mi | Mi,1 | Ma |
|---|---|---|---|---|---|---|---|---|

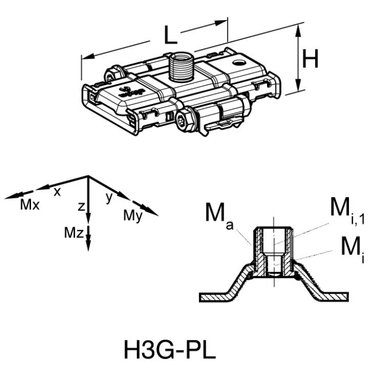

| H3G-PL 46 | 155 | 43 | – | 138 | 109 | M10 | M16 | 1/2“ |

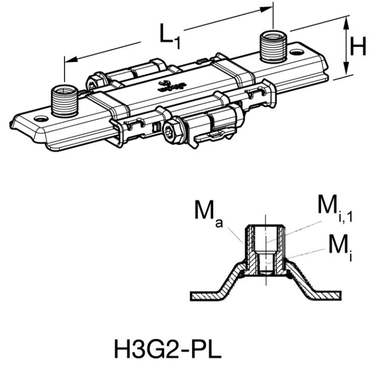

| H3G2-PL 46 | 280 | 43 | 200 | 138 | 109 | M10 | M16 | 1/2“ |
| Tipo | Vz,zul [kN] | – Vz,zul [kN] | ± Mx,zul [kNm] |
|---|---|---|---|
| GS H3G-PL 46 | 11,04 | 3,45 | 0,13 |
| GS H3G2-PL 46 | 11,04 | 3,45 | 0,13 |
Carga contínua de temperatura conjunto deslizante: 130°C
Coeficiente de atrito estático µ0: 0,07
Coeficiente de fricção de deslizamento µ: 0,07
Binário de aperto dos parafusos siMetrix: 15 Nm
Material:
Elemento deslizante e placa de retenção: Aço, com revestimento HCP
Barra de deslizamento: Poliamida (reforçada com fibra de vidro), revestida a MoS2
