Aplicação

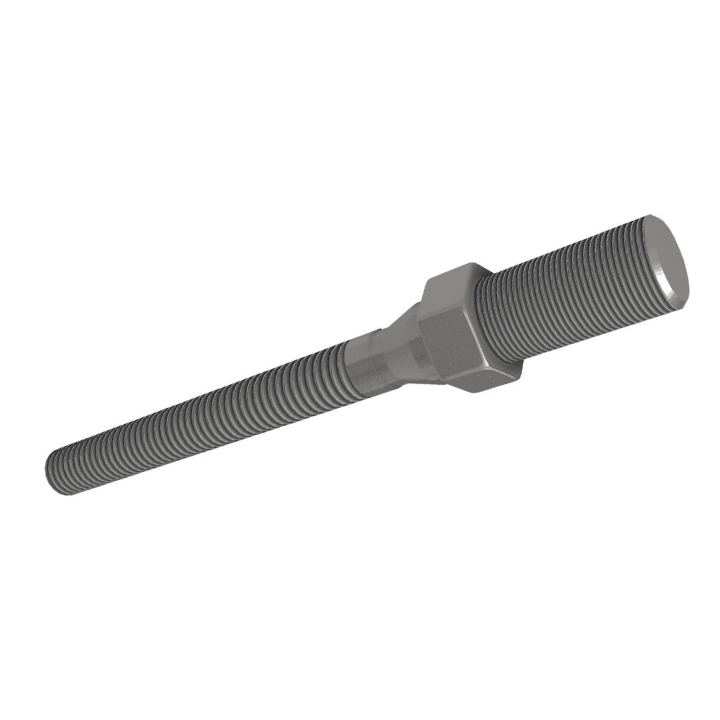

Sistema de fixação rápido e seguro para abraçadeiras de tubo Sikla e outros componentes com rosca interna M8 em tetos ou paredes de concreto e alvenaria. Indicado para ambientes internos secos, sem exigências de alta resistência à corrosão (intempéries climáticas em ambientes externos).
- Avaliação Técnica Europeia (ETA) para ancoragem em concreto fissurado e não fissurado (Opção 1).
- Certificação para uso múltiplo em sistemas não estruturais em concreto e lajes alveolares pré-moldadas.
- Aprovado para aplicações sísmicas de categoria C1 (ver tipos, diâmetros e profundidades de ancoragem na ETA-16/0655).
- Compatível com pedras naturais resistentes à pressão e diversos tijolos sólidos (não cobertos pela aprovação ETA).
- Pequenas distâncias de borda e eixo devido à baixa pressão de expansão.
- Fixação em tetos isolados possível com versões longas do modelo TSM-ST.
- Baixo esforço de perfuração, otimizando o tempo de instalação.
Instalação
- Para fixação, basta rosquear o parafuso no furo previamente perfurado.
- A rosca especial garante uma conexão mecânica firme com o material base.
- Permite ajuste fino da profundidade caso o parafuso seja instalado muito fundo inicialmente.
Dados Técnicos
Fixação Individual:
- Baseado nas condições de aplicação da ETA-16/0655.
- Cargas permitidas conforme EN 1992-4, sem influência das distâncias centrais e de borda.
- O fator de segurança global (YM e YF) já está considerado.
Diâmetro do parafuso 6 mm
| Profundidade de aparafusamento 40 mm | Profundidade de aparafusamento 55 mm | |
|---|---|---|
| Chave de ligação | SW 10 | SW 10 |
| Diâmetro nominal do furo d0 [mm] | 6 | 6 |
| Rosca de ligação | M8 x 16 | M8 x 16 |
| Profundidade de perfuração h1 [mm] | 45 | 60 |
| Carga de tração em betão fissurado | ||
| C20/25 [kN] | 1,0 | 1,9 |
| Carga de tração admissível em betão não fissurado | ||
| C20/25 [kN] | 1,9 | 4,3 |
| Espessura mínima da base hmin [mm] | 80 | 80 |
| Espaçamento caraterístico entre centros scr,N | 93 | 132 |
| Espaçamento caraterístico entre bordas ccr,N | 46,5 | 66 |
| Furo de passagem ≤ [mm] | 8 | 8 |
Fixação Múltipla:
- Baseado nas condições de aplicação da ETA-16/0656.
- Aplicação em sistemas não estruturais, conforme EN 1992-4, sem influência das distâncias centrais e de borda.
- O fator de segurança global (YM e YF) já está considerado.
- A carga máxima permitida por ponto de fixação pode ser menor dependendo das regulamentações nacionais.
Diâmetro do parafuso 6 mm
| Profundidade de aparafusamento 35 mm | Profundidade de aparafusamento 55 mm | |
|---|---|---|
| Chave de ligação | SW 13 | SW 13 |
| Diâmetro nominal do furo d0 [mm] | 6 | 6 |
| Rosca de ligação | M8 x 16 | M8 x 16 |
| Profundidade de perfuração h1 [mm] | 40 | 60 |
| Carga de tração em betão fissurado | ||
| C20/25 [kN] | 1,4 | 3,6 |
| Carga de tração admissível em betão não fissurado | ||
| C20/25 [kN] | 1,4 | 3,6 |
| Espessura mínima da base hmin [mm] | 80 | 100 |
| Espaçamento caraterístico entre centros scr,N | 81 | 132 |
| Espaçamento caraterístico entre bordas ccr,N | 40,5 | 66 |
| Furo de passagem ≤ [mm] | 8 | 8 |
Mais informações técnicas, incluindo capacidades de carga sob exposição ao fogo e aplicações em diferentes classes de concreto e lajes alveolares, podem ser encontradas na ficha técnica.
* Apenas aplicável como suporte múltiplo para sistemas não autoportantes em tetos de betão, betão pré-esforçado e tetos de núcleo oco.
1) Prazo de entrega a pedido.
