Aplicação:
Elemento para instalar um perfil MS transversal entre dois Perfis 27, ou como unidade básica para fixar perfis. Atenção: Quando se utiliza o Ângulo Conector MH para se efetuar suportes de console, deve ser verificada a correta posição da porca, e os valores de carga não devem ser ultrapassados.Configuração:
Totalmente pré-montado com porca speed CC e parafuso.Instalação:

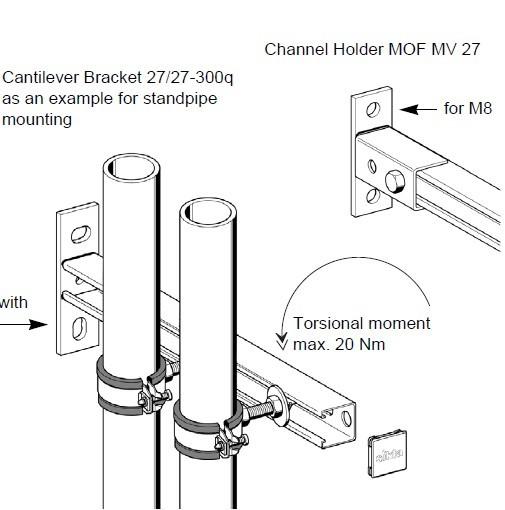

Colocar o perfil 27 no perfil U, e pressionar contra a porca speed CC. Posteriormente apertar o parafuso com 10 Nm Dados Técnicos:
| Carga máxima admitida das ancoragens devem ser consideradas a tensão máxima admitida na vertical: 0,8 kN |  |
|
Tipo |
Placa na parede [mm] | D [mm] | L1 [mm] | Peso[kg] | QTD (Caixa) |
Código |
|
MH 27 – Horizontal |
88x30x5 | 9 | 70 | 0.20 | 25 | 198858 |

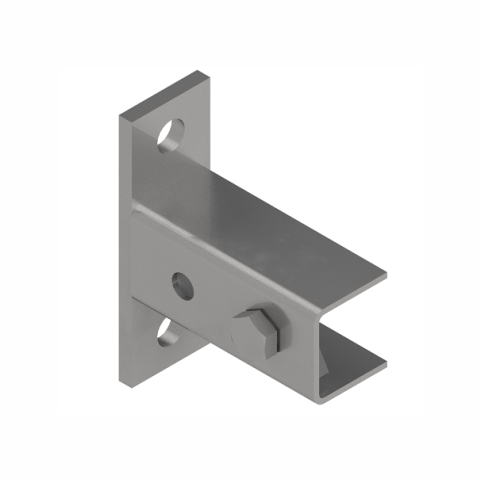

| MV 27 – Vertical | 88x30x5 | 9 | 70 | 0.20 | 25 |
198865 |
