Aplicação

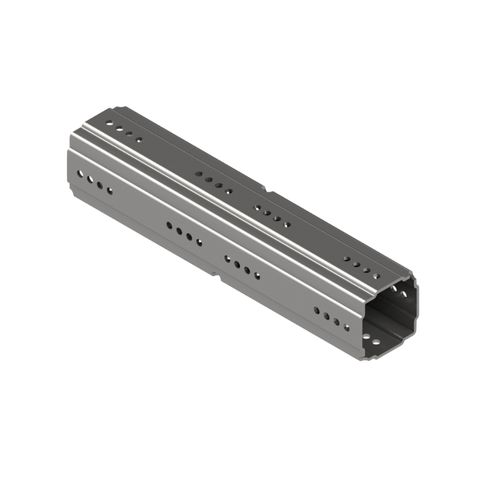

Elemento de união interna para a ligação do perfil Framo F100, particularmente adequado para extensão vertical. No caso da utilização do componente para extensão horizontal, deverá ser considerado o momento de dobragem.Instalação
Deve ser fixado com 2 x 4 parafusos Framo FLS F. Para o momento de flexão ideal, a distância entre os parafusos deverá ser o mais afastado possível. Nota: Os parafusos autorroscantes FLS F deverão ser aparafusados em ambos os lados com uma distância mínima de 50mm e fixados simetricamente. Para otimizar o momento fletor os devem ser instalados parafusos FLS F de forma a que peso do tubo seja mantido – i.e. Os parafusos deverão ser colocados no topo e em baixo para as travessas horizontais, e não de lado.Dados Técnicos
| Tipo | L [mm] | H [mm] | B [mm] | Fmax [kN] | Mbmax [kNm] |
|---|---|---|---|---|---|
| PK F 100 4kt | 442,5 | 90 | 90 | 10,0 | 0,5 |
| Material: | Aço, HCP |
