Aplicação

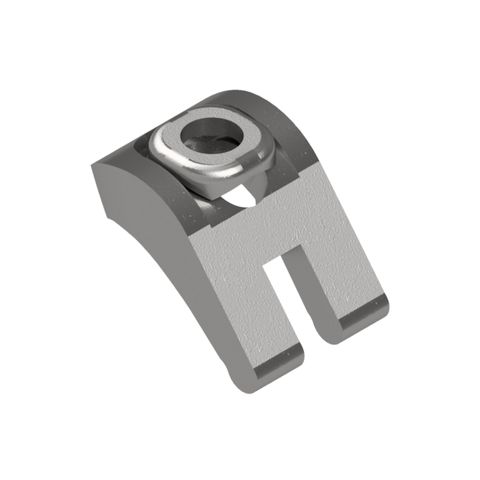

A Garra SPA 5P da Sikla é um elemento universal de suporte para a fixação bilateral de estruturas para condutas, tubulação, cabos de aço e equipamentos de vigas de aço.Configuração
Garra 5P com Base de Suporte AUInstalação
Posicione a Garra SPA 5P de forma que as pernas da garra fiquem em contato com a peça a conectar e a cabeça da garra contra a estrutura de aço existente à qual a montagem está sendo apertada. Insira o parafuso sextavado e aperte a porca hexagonal ao torque de instalação necessário. O segmento de suporte arredondado da Garra SPA 5P garante que é produzido um contato de forma ajustada que evita a tensão de deslocamento ou flexão. Por conseguinte, é assegurada uma distribuição uniforme de cargas na garra. Determinação do comprimento de parafuso necessário Lmin: Arranjo A Parafuso Hexagonal com Garra |
 |
| M12: Lmin = a + b + 49 [mm] M16: Lmin = a + b + 59 [mm] |
 |
| M12: Lmin = b + 55 [mm] M16: Lmin = b + 65 [mm] |
Dados Técnicos
| Tipo | Alcance da garra [mm] | B [mm] | L [mm] | D [mm] |
|---|---|---|---|---|
| M12 AU | 1 – 30 | 44 | 60 | 13 |
| M16 AU | 4 – 40 | 48 | 72 | 17 |
| Tipo | Torque de aperto MA [Nm] /ângulo de rotação | Fz tração por garra [kN] 1) | Capacidade de força ao corte Fx por 2 garras [kN] 2) |
|---|---|---|---|
| M12 AU | 60 / 90° | 16,2 | 3,7 |
| M16 AU | 140 / 90° | 19,5 | 4,2 |
| 1) | Dados referidos à aplicação de um parafuso hexagonal standard de classe 8.8. |
| 2) | Os dados específicos referem-se ao pior caso com espessura de aba de 30 mm (M12) ou 40 mm (M16) assim como coef. de fricção µfricção = 0,20. Uma possível força de tracção Fz não está incluída. |
| Material: | Aço, HCP |
Aprovações / Conformidade
