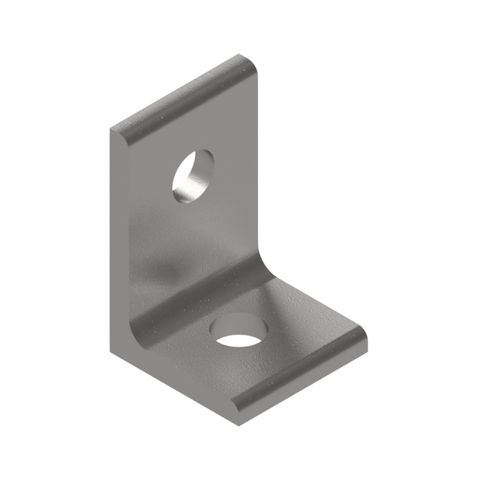

Aplicação do ângulo de fixação MW S
O ângulo de fixação MW S é um elemento projetado especificamente para criar pontos de união lateral entre vigas de concreto, aço e madeira, bem como para aplicações similares em sistemas de suportação.
Este componente versátil pode servir como esquadro de ângulo para união entre estruturas de montagem de perfis Sikla, oferecendo máxima confiabilidade em conexões estruturais.
Dados técnicos
Tipo | Carga admitida | Sistemas Sprinkler |
60/40/90° | 7,5 kN | ≤ DN 150 |
90/60/90° | 7,5 kN | ≤ DN 150 |
Para sistemas Sprinkler: Aplicação de ângulo MW 90/60/90 com parafusos de madeira.
Aplicação de ângulo MW 90/60/90 duplo com barras roscadas
“d” dependendo do NB:
≤ DN 50: | 2 x 6 mm | |
> DN 50 | ≤ DN 100: | 2 x 8 mm |
> DN 100 | ≤ DN 150: | 2 x 10 mm |
Material: | Aço, HCP (High Corrosion Protection) |
Características
- Sistema de fixação robusto para união de vigas
- Compatibilidade com estruturas de concreto, aço e madeira
- Integração perfeita com perfis Sikla
- Aplicação em sistemas de suportação industriais
Aplicações em sistemas sprinkler
Para sistemas sprinkler, consulte a seção “Dados Técnicos”. Os tipos 60/30/90 e 90/60/90 foram especialmente desenvolvidos para fixação de tubos em treliças de madeira, seguindo rigorosamente as especificações da norma VdS CEA 15.2.2. Este terminal com o ângulo MW oferece segurança e durabilidade em instalações de combate a incêndios.
Material e proteção anticorrosiva
Especificações do material
Material: Aço com revestimento HCP (High Corrosion Protection)
O que é HCP – High Corrosion Protection?
HCP representa uma proteção anticorrosiva de alto desempenho, especialmente desenvolvida para diferentes elementos de conexão em sistemas de suportação. Esta tecnologia oferece proteção superior contra corrosão em comparação com métodos tradicionais.
Sistemas de revestimento disponíveis
A Sikla oferece aplicações na categoria corrosiva ≤ C4, conforme a norma DIN EN ISO 12944, com proteção contra corrosão individual ajustada através dos seguintes sistemas de revestimento:
- Galvanizado a quente segundo DIN EN ISO 1461 resp. DIN EN ISO 10684
- Proteção de alto desempenho contra corrosão, consistindo em revestimento de zinco conforme DIN EN 13858 resp. DIN EN ISO 10683
- Revestimento de superfície de zinco níquel
Eficiência da proteção
O efeito protetor de todos os sistemas de revestimento HCP corresponde, no mínimo, à galvanização a quente bem estabelecida com revestimento em metal quente, garantindo longa durabilidade em ambientes corrosivos.
Vantagens do ângulo de fixação MW S
Versatilidade de aplicação
O ângulo de fixação MW S destaca-se pela sua versatilidade, sendo adequado tanto para união lateral de vigas quanto para aplicações em sistemas de fixação de tubos. Esta flexibilidade torna-o um componente essencial em projetos de engenharia estrutural.
Conformidade com normas técnicas
Todos os modelos seguem rigorosamente as normas técnicas aplicáveis, incluindo:
- Norma VdS CEA 15.2.2 para sistemas sprinkler
- DIN EN ISO 12944 para proteção anticorrosiva
- DIN EN ISO 1461 para galvanização
Aplicações recomendadas
Este elemento de fixação é ideal para:
- Conexões estruturais em construção civil
- Sistemas de suportação industrial
- Instalações de combate a incêndios
- Estruturas de montagem com perfis Sikla
- Projetos que exigem união lateral robusta
A combinação de resistência mecânica, proteção anticorrosiva avançada e versatilidade de aplicação fazem do ângulo de fixação MW S uma escolha confiável para profissionais da engenharia e construção civil.
