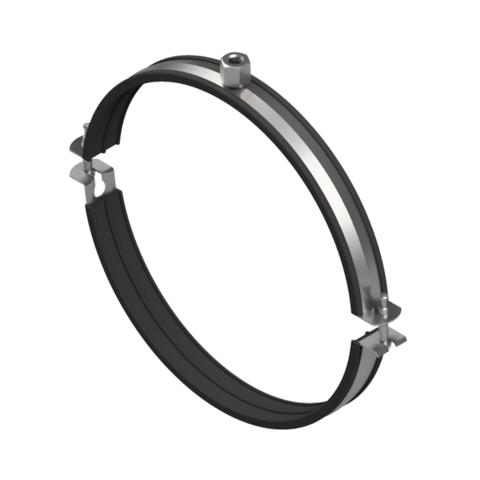

A abraçadeira PLU 2G-N é uma solução robusta para a fixação de dutos redondos que necessitam de insonorização e estabilidade.
Com um design de duas peças e conexão roscada dupla (M8/M10), proporciona um encaixe seguro e eficiente, reduzindo ruídos e vibrações.
Fabricada em aço galvanizado e equipada com um revestimento de borracha SBR/EPDM preta, essa abraçadeira atende à norma DIN 4109, garantindo alto desempenho em aplicações que exigem redução acústica.
Diferenciais do produto
Fixação eficiente: parafusos pré-montados evitam perdas acidentais e agilizam a instalação;
Sistema de fechamento rápido: facilita a montagem e reduz o tempo de instalação;
Insonorização eficaz: o revestimento de borracha reduz vibrações e minimiza ruídos;
Alta resistência térmica: suporta temperaturas entre -50°C e +110°C;
Versatilidade: compatível com sistemas de fixação M8/M10 para maior flexibilidade nas instalações.

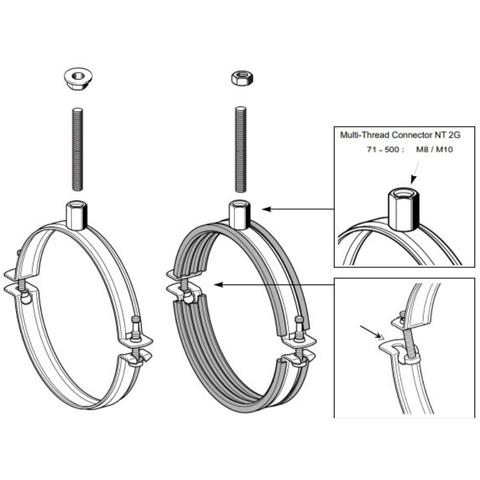

Instalação
- Pressione ambos os lados da abraçadeira para abrir;
- Posicione a cabeça do parafuso sob as abas laterais da abraçadeira;
- Aperte os parafusos até atingir um torque máximo de 2 Nm.
Esse sistema de fixação garante uma instalação rápida, segura e confiável, ideal para projetos industriais e comerciais.
Material
- Estrutura em aço galvanizado, garantindo proteção contra corrosão e alta durabilidade;
- Revestimento de borracha SBR/EPDM preta, essencial para isolamento acústico;
- Resistente a temperaturas entre -50°C e +110°C, adaptando-se a diversas condições ambientais.
Dados Técnicos
| Tipo | Material [mm] | Carga máx. [kN] | Conexão roscada |
|---|---|---|---|
| 71 – 200 | 20 x 1,5 | 0,8 | M8/M10 |
| 224 – 500 | 25 x 1,5 | 1,0 | M8/M10 |
| Material: | Aço, galvanizado |
| Insonorização: | Borracha SBR/EPDM preta |
| Resistência à temperatura: | -50°C até +110°C |
| Tipo | Peso [kg] | Quant. [caixa] | Código |
|---|---|---|---|
| 71 | 0,11 | 50 | 199824 |
| 80 | 0,12 | 50 | 199831 |
| 90 | 0,13 | 50 | 199848 |
| 100 | 0,15 | 100 | 199855 |
| 112 | 0,16 | 100 | 199862 |
| 125 | 0,17 | 100 | 199879 |
| 140 | 0,19 | 70 | 199886 |
| 150 | 0,2 | 70 | 199893 |
| 160 | 0,21 | 70 | 199909 |
| 180 | 0,23 | 50 | 199916 |
| 200 | 0,25 | 50 | 199923 |
| 224 | 0,46 | 50 | 199930 |
| 250 | 0,51 | 40 | 199947 |
| 280 | 0,56 | 40 | 199954 |
| 300 | 0,59 | 40 | 199961 |
| 315 | 0,62 | 40 | 199978 |
| 355 | 0,7 | 40 | 199985 |
| 400 | 0,86 | 30 | 199992 |
| 450 | 0,87 | 20 | 199993 |
| 500 | 0,96 | 20 | 199994 |
