Aplicação

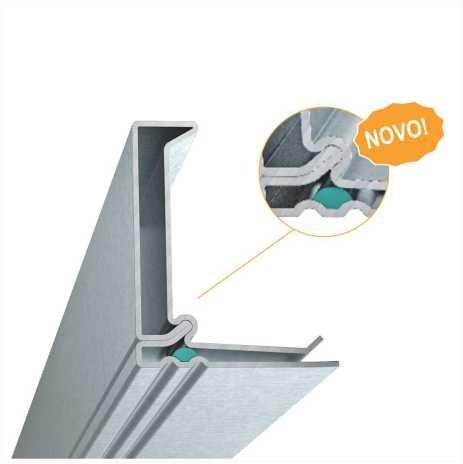

O sistema de perfis premium exclusivo com clinching e rebordo duplo foi criado através do desenvolvimento consistente de nossos perfis de duto de ar. Os perfis de duto de ar premium com selante butílico injetado atendem às mais altas exigências em termos de estanqueidade e atingem sem esforço a classe de estanqueidade C ou D de acordo com a DIN EN 1507 e SMACNA 3, certificada pela TÜV Nord.

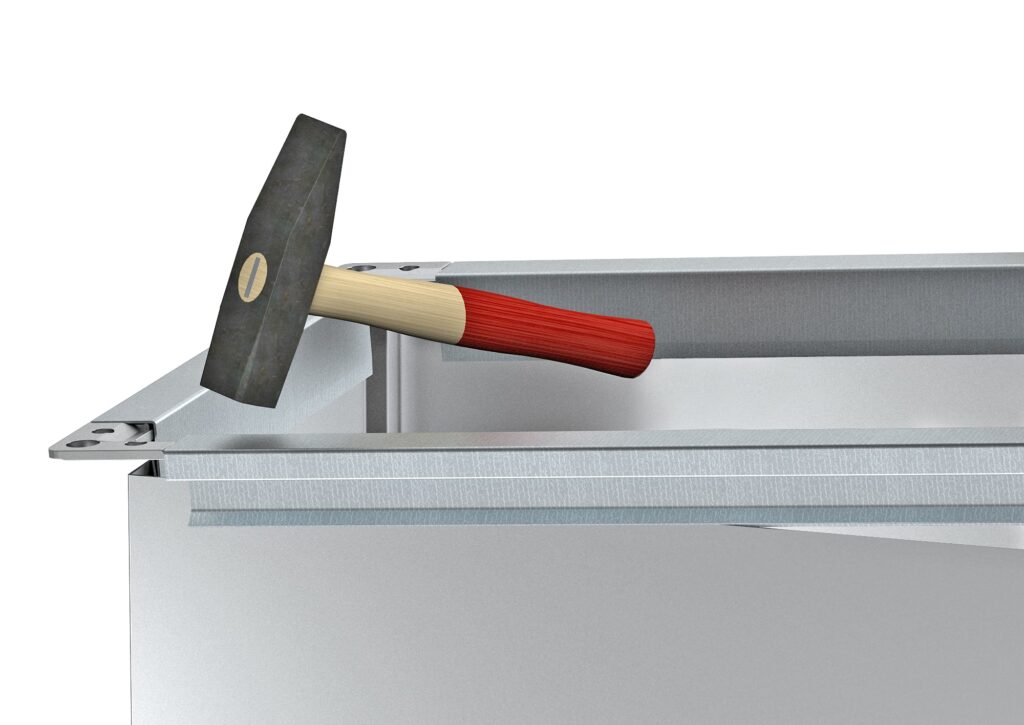

A rigidez torcional desses perfis é 20 vezes maior em comparação com nosso perfil tradicional. O clinching também cria uma câmara angular extremamente rígida.

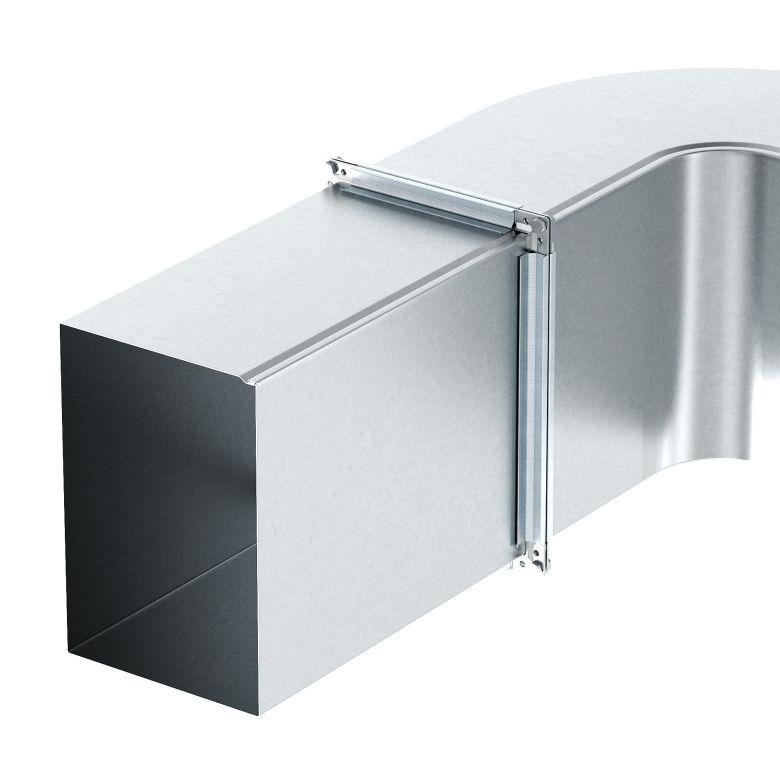

O comportamento de manuseio e montagem dos quadros de perfil de flange é influenciado de forma muito positiva pelo aumento da rigidez.

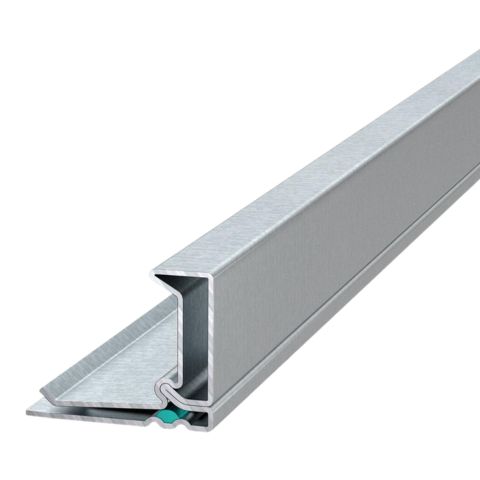

O composto de vedação butílico utilizado dentro dos perfis corresponde às especificações da VDI 6022, é isento de solventes, isento de silicone e permanentemente elástico, o que garantem uma alta durabilidade.

Testes de Estanqueidade

Veja na tabela abaixo resultados obtidos nos testes realizados conforme norma DIN/EN 1507:2006, onde com a aplicação e instalação correta dos perfis premium 20D podemos atingir fuga de 27 litros por minuto.

Configuração

• Os perfis Premium 20 e Premium 30 com massa vedante butílica atingem, sem esforço, a classe de estanqueidade D em conformidade com a norma Europeia DIN/EN 1507 e SMACNA 3.
• A rigidez torcional dos perfis Premium é 20 vezes mais elevada, quando comparada com um perfil tradicional.

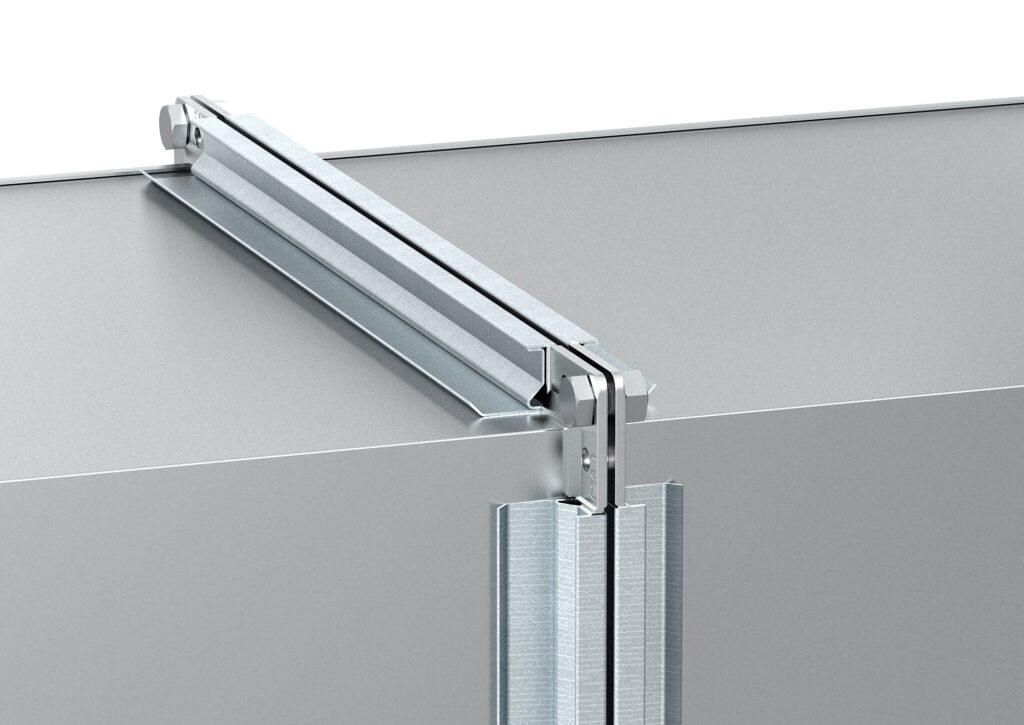

• Perfil e cantoneira formam em conjunto uma junção rígida, a enorme rigidez torcional leva a uma manipulação extraordinária para a união das flanges.
• Os perfis Gebhardt com massa vedante butílica integrada possuem a característica, após repetidas modificações de pressão, de permanecer estanques.
• A massa vedante butílica Gebhardt é perfeitamente adequada para gases de exaustão de cozinhas.

Dados Técnicos
