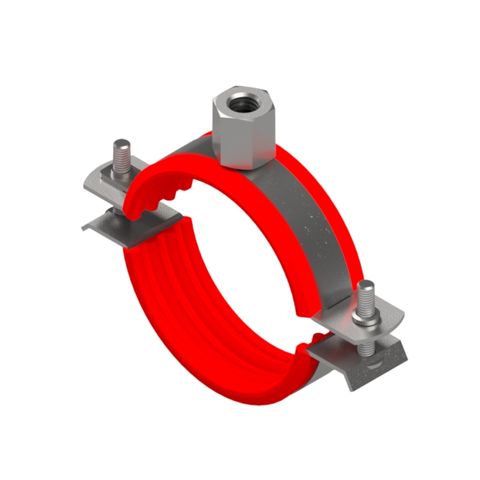

Abraçadeira Ratio LS c/ Revestimento em Silicone

Abraçadeira Ratio LS c/ Revestimento em Silicone

Aplicação

Abraçadeira de duas peças com porca roscada dupla (M8/M10) para a instalação de todo o tipo de sistemas de tubulações em instalações mecânicas. Apropriado para instalações de insonorização de tubulações plásticas, de cobre e de aço (também de aço inoxidável), principalmente para temperaturas elevadas. Abraçadeira com fecho rápido, o que permite poupar tempo na instalação. Para diâmetros nominais maior que 3″ ou quando ocorrem cargas estáticas superiores ou ainda quando existem momentos de flexão inversos, recomenda-se o uso de uma abraçadeira Stabil com revestimento de silicone.

Instalação

Pressione ambas as partes da abraçadeira. A cabeça do parafuso da abraçadeira deverá posicionar-se atrás da aba da abraçadeira. Aperte o parafuso (máx. 2 Nm), para concluir a instalação.

Dados Técnicos

Tamanho [mm]	Carga máxima admitida (tenção)
12 – 84	0,60 kN
83 – 90	0,95 kN

A carga máxima recomendada foi calculada utilizando métodos estáticos específicos relativos à carga de rutura e restringindo a deflexão máxima a 1,5 mm ou 2% do diâmetro máximo de cada abraçadeira.

Material:
Abraçadeira:	Aço, galvanização eletrolítica, Mola de aço
Revestimento de insonorização:	Silicone vermelho (consultar capítulo “Elementos de Insonorização”)
Insonorização:	Até 16 dB(A)

Aprovações / Conformidade


	Este produto obteve o Selo de Qualidade “Suportes para tubulações” e “Suportes para tubulações testados ao fogo” e encontra-se em conformidade com norma RAL GZ-655.

Tamanho [mm]	Para tubos de acordo com a DIN 2440	Dimensão [b x s]	Peso [kg]	Quant. [caixa]	Código
12 – 20	1/4” – 3/8“	20 x 1,5	0,05	100	166401
21 – 27	1/2“- 3/4“	20 x 1,5	0,06	100	166410
28 – 35	1″	20 x 1,5	0,07	100	166429
38 – 45	1 1/4“	20 x 1,5	0,08	50	166438
48 – 56	1 1/2“	20 x 1,5	0,09	50	166447
57 – 63	2″	20 x 1,5	0,10	50	166456
64 – 71		20 x 1,5	0,11	25	166465
74 – 84	2 1/2“	20 x 1,5	0,12	25	166474
83 – 90	3″	20 x 2,0	0,15	25	166483

VISUALIZAÇÃO 2D E 3D BIBLIOTECA BIM SIKLA

Clique aqui

Abraçadeira Ratio LS com Revestimento em Silicone NT port

Visualizar Download
