Aplicação

Usada para sistemas de tubulações de águas frias e instalações de refrigeração, que inclui isolamento térmico e acústico numa só peça. Insonorização de elevada performance, com uma capa de material elastomérico. Permite fixar vários diâmetros de tubulação com um tamanho de abraçadeira. A parte em elastomérico permite ajustar as tolerâncias admitidas das tubulações, evitando a condensação que pode ocorrer devido aos rasgos. Não é necessário o uso de selante. Também é apropriada para cargas pesadas.

Configuração

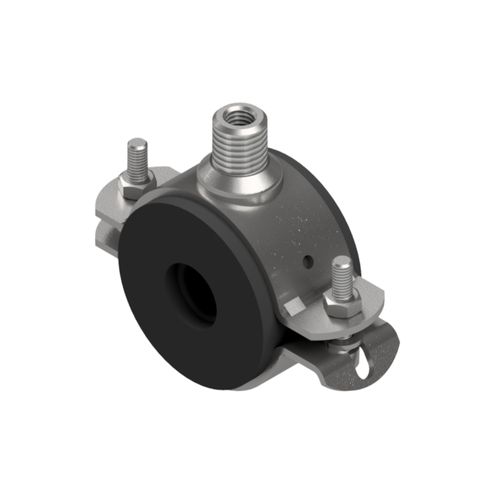

Abraçadeira Stabil com revestimento isolante integrado. Com porca roscada tripla 3G inserida e soldada; a abraçadeira é do tipo articulada até ao tamanho 70 – 75 mm. Os parafusos são pré-montados em ambos os lados da abraçadeira com uma anilha de plástico para evitar perdas acidentais. As abraçadeiras de diâmetro até 168 – 172mm incluem porcas soldadas; O conector triplo 3G com adaptador permite múltiplas possibilidades de conexão.

Dados Técnicos

Material:	Livre de halogéneos
Isolamento:	Espuma de poliuretano (PUR), 250 kg/m³
Abraçadeira:	Aço, galvanizada

Resistência à compressão:	0,7 N/mm² (para cargas estáticas)
Resistência de difusão:	A estrutura molecular fechada do poliuretano forma uma barreira durável em toda a espessura do isolamento.
Condutividade térmica:	λ = 0,042 W/mK a 10°C λ = 0,043 W/mK a 20°C λ = 0,044 W/mK a 30°C λ = 0,045 W/mK a 40°C
Resistência à temperatura:	De -50°C até +110°C
Insonorização:	Até 25,3 dB(A) Até 26,3 dB(A) em testes do sistema
Resistência ao fogo:	B2 (DIN 4102), não goteja

Tipo	NB	Material b x s [mm]	B [mm]	Peso [kg]	Quant. [caixa]	Código
17 – 22	3/8” – 1/2“	40 x 20	104	0,20	50	191207
23 – 26		40 x 20	111	0,20	50	194980
27 – 32	3/4“	40 x 20	111	0,20	50	191216
33 – 38	1″	40 x 20	117	0,20	50	191225
38 – 42		40 x 20	169	0,43	25	194997
42 – 47	1 1/4“	40 x 30	169	0,45	25	191234
48 – 54	1 1/2“	40 x 30	169	0,45	25	191243
57 – 62	2″	50 x 30	190	0,55	25	191252
63 – 68		50 x 30	190	0,55	25	195000
70 – 75		50 x 30	190	0,55	25	191261
76 – 81	2 1/2“	50 x 30	207	0,90	25	191279
89 – 94	3″	50 x 30	222	1,00	25	191288
107 – 112		60 x 40	263	1,30	10	191297
113 – 117	4″	60 x 40	273	1,43	10	191306
125 – 128		60 x 40	301	1,45	10	195048
133 – 137		60 x 40	295	1,49	10	191315
138 – 142	5″	60 x 40	295	1,53	10	191324
157 – 161		60 x 40	329	1,65	10	191333
168 – 172	6″	60 x 40	329	1,70	10	191342
219 – 222	8″	100 x 60	428	3,93	1	191351
272 – 275	10″	100 x 60	481	4,48	1	191369
324 – 327		100 x 60	534	5,18	1	191378
