Aplicação
A utilização conjunta de uma Base Isolada com os sistemas de montagem Sikla permite a realização de diversas combinações de soluções. O material composto de borracha é resistente à água e permite um suporte seguro e com distribuição uniforme das cargas. Os seguintes elementos podem ser montados na Base Isolada: Sistemas deslizantes, esquadros, uniões, perfis 41, consolas e bases WBD.Dados Técnicos
| E_Estático: | DIN 53513 | 0,8 – 0,9 N/mm2 |
| E_Dinâmico: | DIN 53513 | 0,6 – 2,2 N/mm2 |
| Compressibilidade | DIN 53572 | aprox. 4,5 % após 30 min. após descarregamento a 50% compressão/ 23°C após 72 hrs |
| Resistência à tração: | DIN 53571 | 0,40 N/mm2 min. |
| Extensão máx.: | DIN 53571 | 70 % min. |
| Resistência ao corte: | DIN 53515 | 3,4 N/mm2 min. |
| Resistência ao fogo: | DIN 4102 | B2 |
O atrito estático relacionado ao sistema deve ser determinado no local. Dependendo da membrana de telhado utilizada, recomenda-se a utilização de uma camada de separação adicional. A introdução de carga na estrutura deve ser verificada no local.
| Material: | Aço, HCP, composto de borracha |
| Tipo | L [mm] | a [mm] | b [mm] | D [mm] |
|---|---|---|---|---|

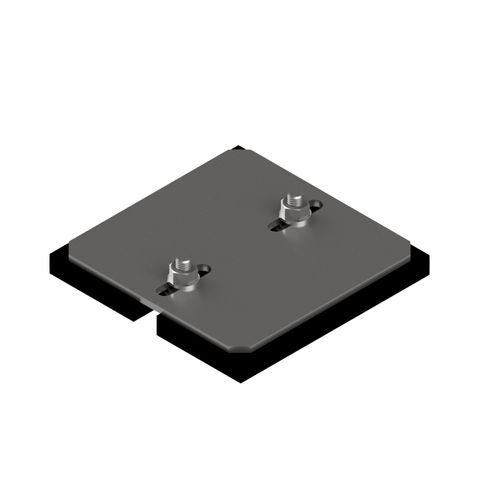

| SHB 160 | 164 x 164 | 65 | 131 | 20 |
| SHB 300 | 304 x 304 | 65 | 131 | 20 |
| SHB 450 | 454 x 454 | 65 | 131 | 21 |
| SHB 600 | 604 x 604 | 65 | 131 | 23 |
| Tipo | Altura máxima hmax [mm] | Dimensões da base [mm] |
|---|---|---|
| SHB 41-1 | 41 – 62 | 110 x 110 |
| SHB 41-2 | 41 – 62 | 160 x 160 |
