Conector Lateral EW 41

Aplicação

Suporte de canto para montar estruturas com perfis Sikla do sistema 41: 41/21/1.5 … 41/62/3.0 (também apropriado para perfis duplos).
– Particularmente útil quando a abertura dos perfis está virada em sentidos opostos;
– A mesma peça pode ser usada em ambos os lados dos perfis.

Conjunto

Fornecimento sem parafusos e porcas.

Instalação

Para ser usado em pares.
Para fácil instalação, pré-montagem em cada peça 3 parafusos hexagonais M10x20 porcas rápidas CC. Deste modo, o suporte de canto, após a sua inserção, pode ser imediatamente apertado ao perfil.

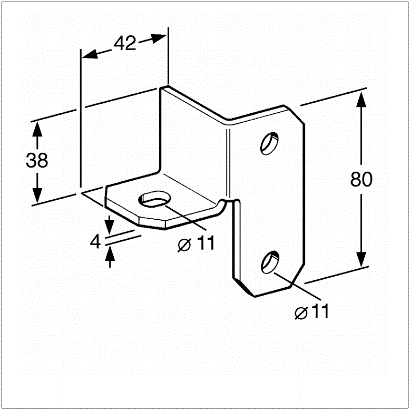

– O comprimento de corte da brra transversal deve ser de menos 10mm (ver desenho).


Dados Técnicos

Carga máx. admissível: 2.5 kN no centro da estrutura fixada com 2 Conectores Laterais EW 41.
Material: Aço, galvanização eletrolítica.
